드론 조립2

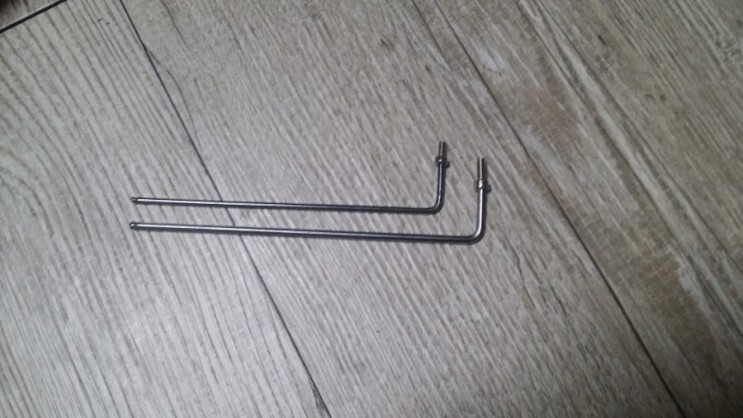

먼저 조립에 앞서 육각렌치

2mm 2.5mm가 있어야 한다.

그리고 인두기도 ㅠ.ㅠ

요건 어쩔수 없이 준비하셔야 하는데 없으면 못하죠...

못하신분은 저한테 오시면 제가 해드릴께요 ^^









급하신분은  철물점에서 구입하셔도 되고

집에 하나두면 요긴하게 쓰이기 때문에 DC인두 추천합니다. 좋은거 필요없고 저정도면 딱인데..

노트북아답터로도 사용가능~~ 제가 사용하고 있는것이기도 하죠





별렌치가 없으면 조립을 못하니 다이소 가셔서 구매하셔도 됩니다 .ㅠㅠ











먼저 부품중 제일큰기판이 전원보드입니다.

각 ECS연결을 쉽게 하기 위해서 납땜을 해줍니다. 뭐..굳이 하기 싫은 사람은 그냥 +- 단자끼리 묶어 버리면됩니다.ㅋㅋ



전기는 검정색이 - , 빨간색이 +입니다.

절대 헷갈리면안돼요~ 잘못 연결하면 큰일납니다.

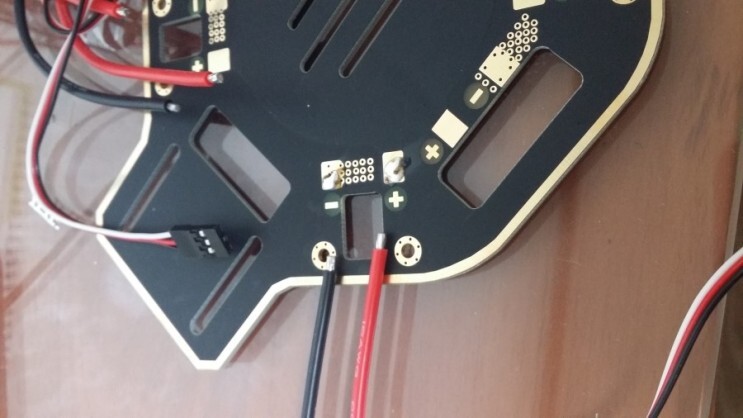

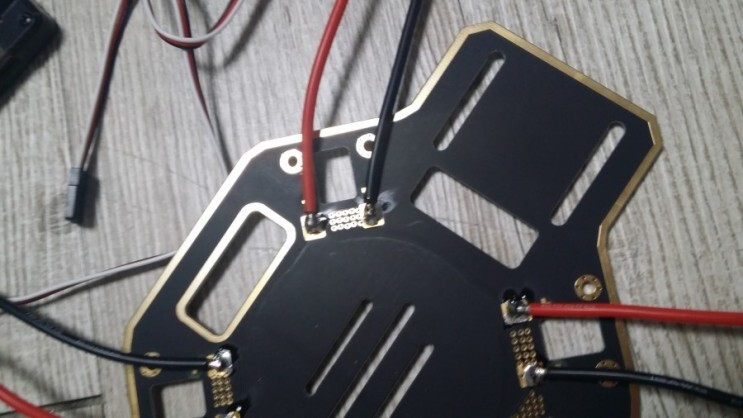

먼저 기판에 납을 입혀주시고

케이블끝부분도 인두기로 납을 입혀주고

기판에 대고 인두기로 지져버리면 쉽게 납땜할수 있습니다.

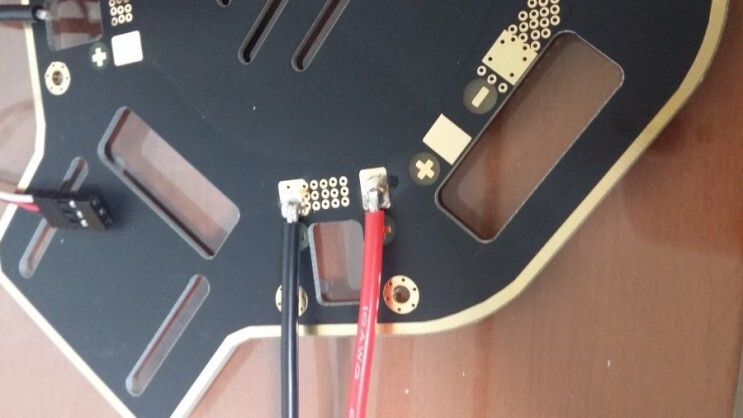

그리고 충분히 납을 입혀주시면됩니다.

또한 혹시 단자가 떨어질수 있으니 글루건이나 강력보드 기판에 바르는 녹색보드...있는데

이런걸로 마감해주시면 더욱좋겠지만.

저는 현재 테스트용도라서 그냥 놔두겠습니다.나중에 교체하거나 수리할일이 있을지도 몰라서

셋팅을 다한두 할려구요

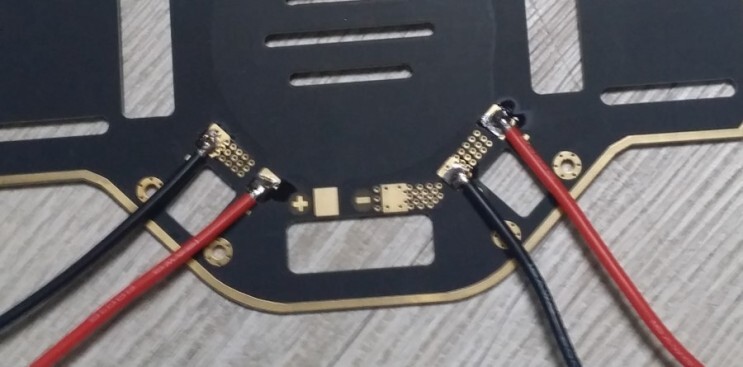

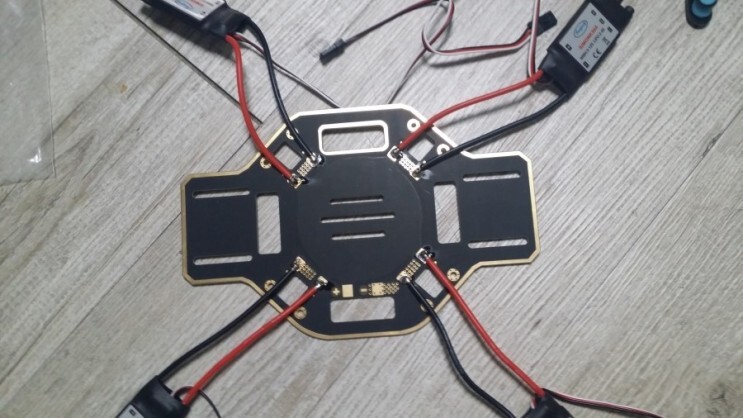

같은 방법으로 4군데 모두 납땜해줍니다.

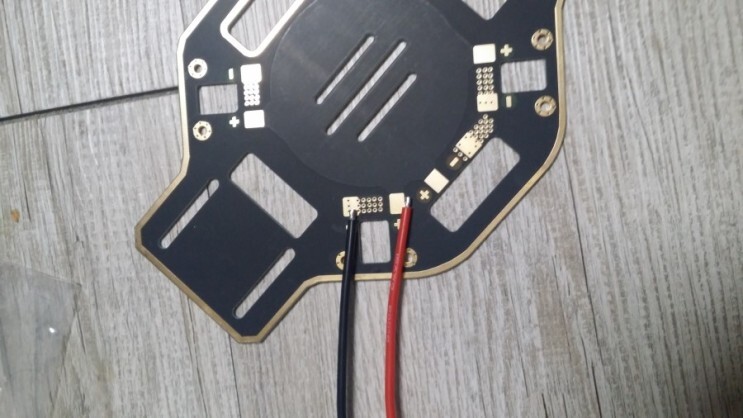

자..이런모습이 되겠죠



중간부분이 배터리를 연결하는 단자이므로 여기에 납땜하시면 안되요..물론 되긴하지만 ~

선이 꼬여버려요

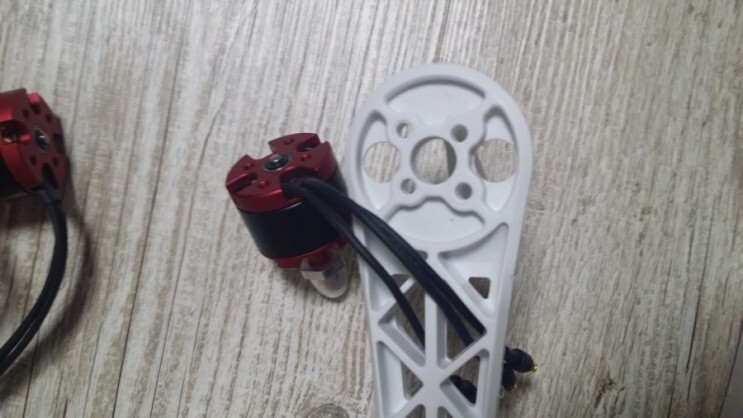

다음은 모터 조립니다. 위에 꼭지 보면 검정색 보이시죠? 이게 같은방향 한셋입니다.

드론은 앞뒤가 있으니 먼저 앞을 먼저 결정하시고 두개를 각기 다른모터로 연결해주셔야 합니다.

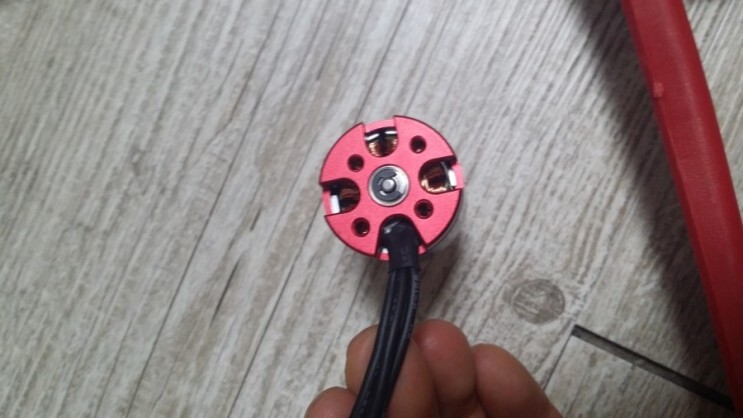

또한 뒤쪽 보시면 모터 고정 볼트 구멍이 일정하지 않습니다.조립시 참고하세요

​



저는 ECS를 밑으로 뺄거에요..위로하셔도 되고 밑으로 하셔도 되고

원하시는대로 하시면됩니다.정답은 없습니다.



어라..볼트 고정사진을 안찍었나보네요 ㅠ.ㅠ

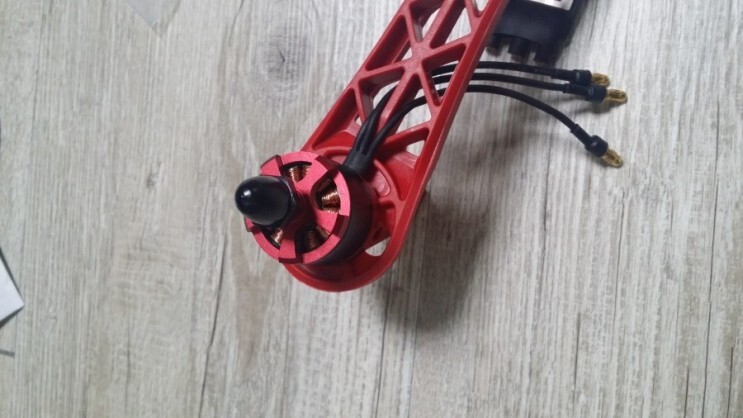

암트 저렇게 하고 구멍에 맞추어서 볼트로 조이시면됩니다.

단 케이블이 저방향으로 오도록 맞추어야 겠죠~~

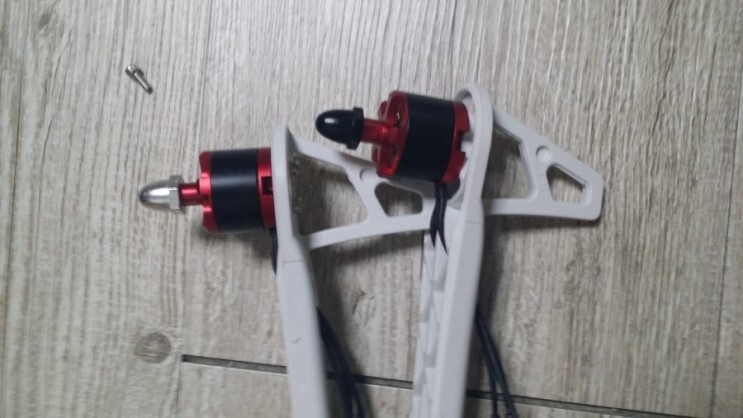

이런식으로 같은 색깔 프레임에 다른모터를 달았습니다.

저는 흰색을 앞쪽으로 할거라서 ^^

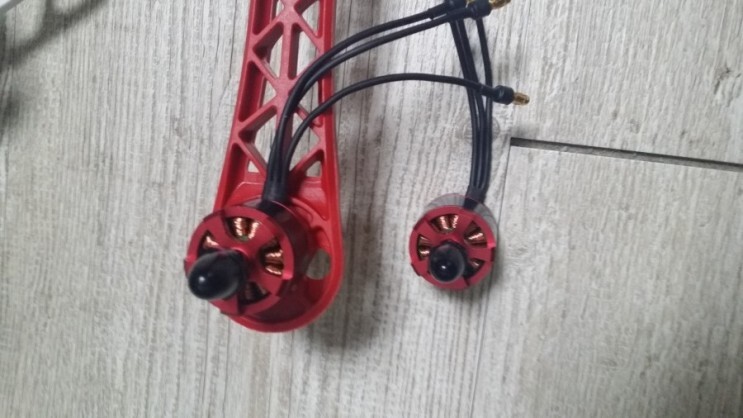

빨간 프레임도 같은 방법으로 조립해줍니다.



대각선방향으로 같은 모터가 달렸죠.. 그리고 흰색부분이 앞쪽임을 명심하고

나중에 FC를 조립할때 이것또한 방향이 있으니 맞추서야 됩니다. GPS도 방향이 있습니다.

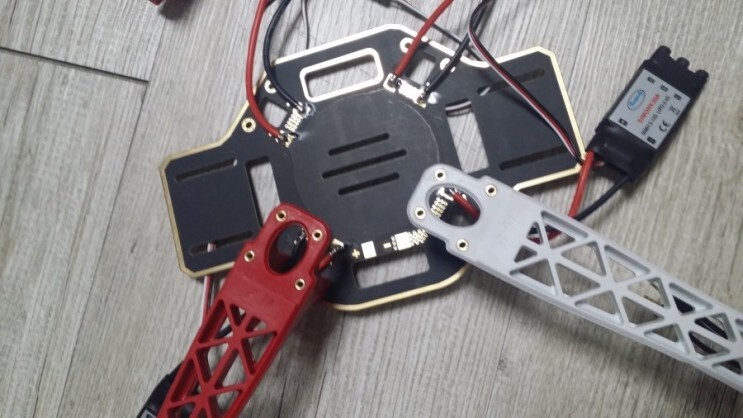

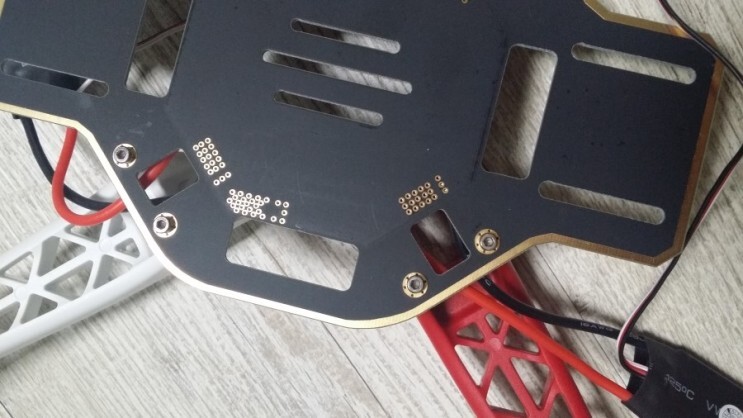

이제 그대로 전원기판을 프레임과 조립해줍니다.





밑에 볼트는 각2개씩 조여줍니다~꽉조시고..여기또한

볼트가 풀리지않게 방지책을 해두시면 좋아요~ 너트가 있음 너트라도 끼우면 좋을텐데..

저는 테스트라서 그냥 두었어요~ ^^

​





이렇게 2개를 조립했네요

뒤집에서 조립하기 때문에 간혹 헷갈릴수가 있으니 천천히 하세요~

​

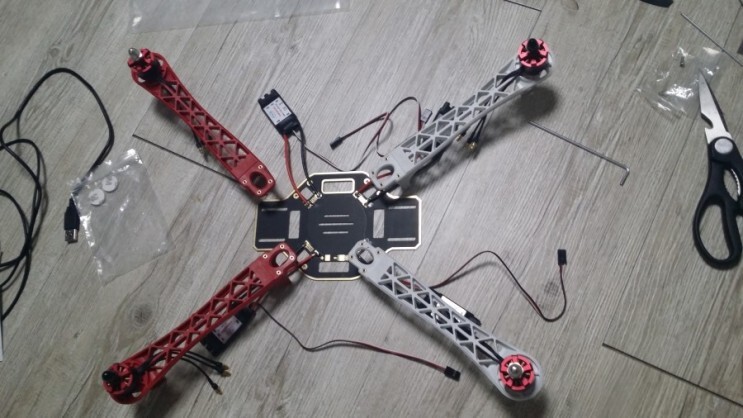

이제 4군데를 다 연결했습니다.

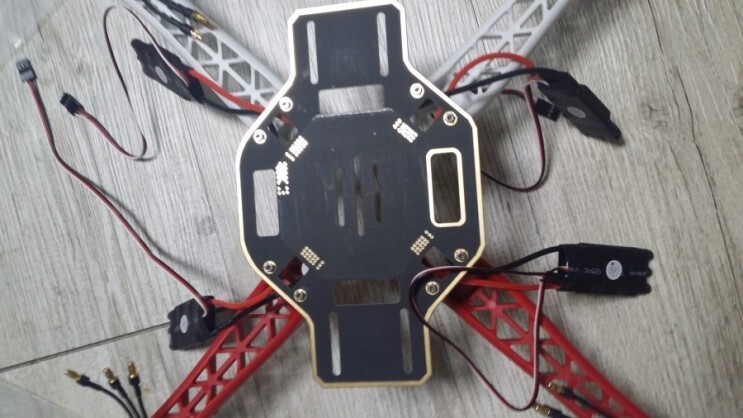

​이건 밑에서 본 모습

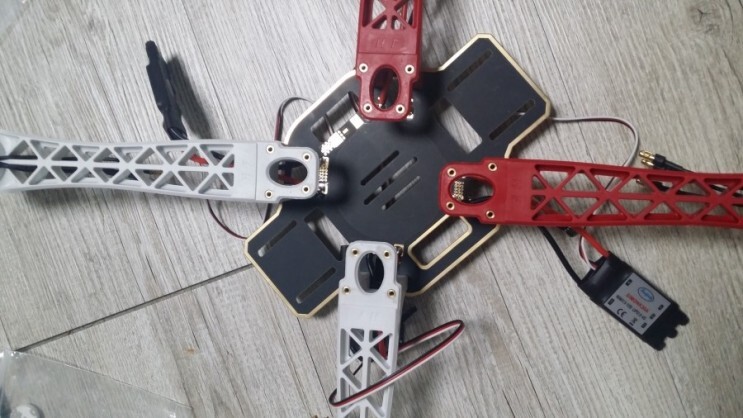

이건 위에서 본모습

​





이제 ECS를 연결합니다.모터에 나온선이 3가닥

ECS 3가닥 구멍이 있습니다. 극성이 없으므로 그냥 꼽아두시면됩니다.

만일 방향이 틀릴경우 나중에 단자 2개만 바꾸면 모터 방향을 바꿀수 있습니다.

지금은 그냥 막조립하세요.모터를 돌릴수가 없잖아요 ㅋㅋ

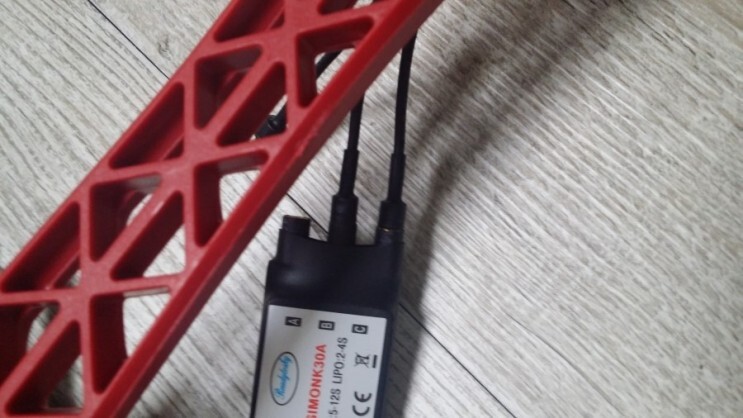

이런식으로 꼽는데 꼽다보면 금색단자가 보이도록 수축튜브가 벗겨질수 있으니

안보이도록 꼭꼭 넣어주세요~~

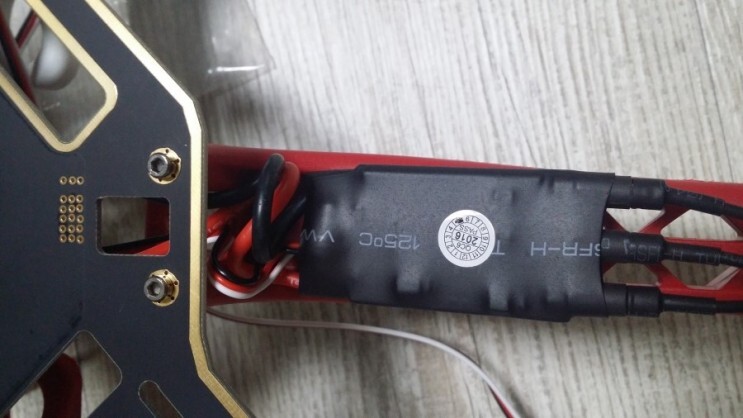

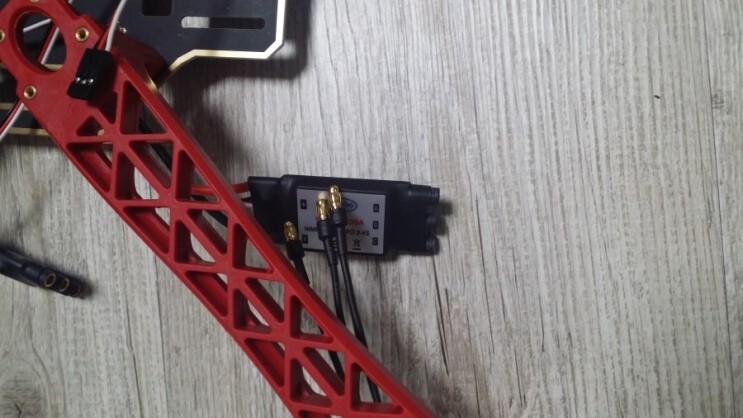

이제 이런식으로 ECS를 프레임에 고정하시면됩니다.

지금 보시면 ECS에서 전원보드로 가는선이 길이서 꼬이도록 놔두었는데 나중에 자르시고

연결하시면 더 깔끔하겠죠~

저는 일단 그냥두기로~~



이제 남은 상판만 조립하시면됩니다.

이건 방향이 없으니 그냥 막 조립하세요~





​

​

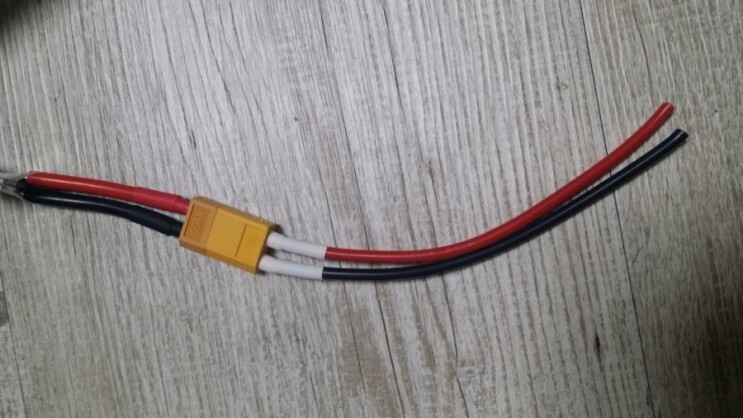

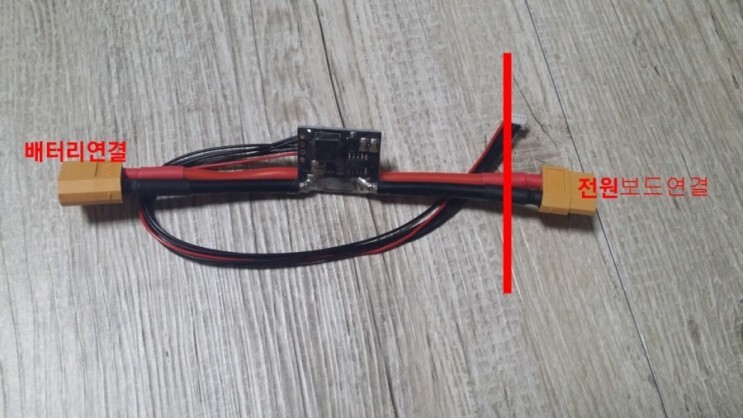

상판을 조립하기전에 전원모듈을 연결해야 합니다.

위단자에 전원모듈을 연결하시면되는데 ...

​

방향을 잘보세요~ 전원보드연결단자쪽을 위 단자에 납땜하시면되는데

​

저는 여유 부품이 있어서 이부분을 전원보드에 연결했습니다.

없으신분은 위사진에서 빨간색 그어진 부분을 잘라버리시고 바로 납땜 하시면됩니다.

반대로 자르시면안돼요~!! 배터리를 연결할수 없습니다.

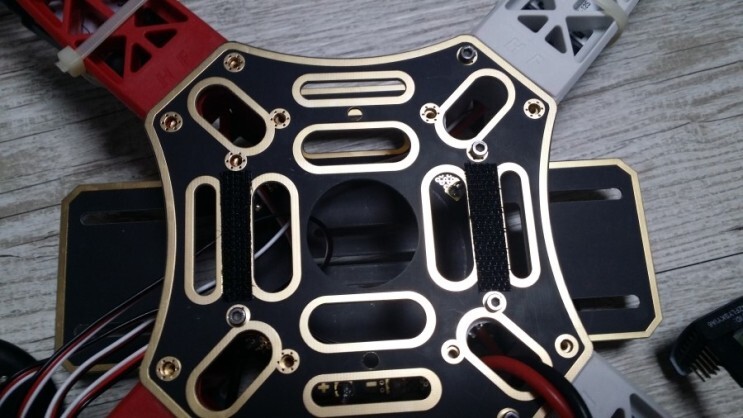

이제 상판을 올리고 볼트를 조이시면됩니다.

아직 가조립이라서 저는 2개씩만 대각선으로 조여놓았습니다.



이제 송신기와 수신기를 바인딩(연결)하고 배선작업(단자만 꼽으면됩니다)

하면 조립은 기본 조립은 완료됩니다.
