음성으로 로봇 팔 제어하기



2023 과학전시관 ai메이커 직무연수 자료 업데이트

작성자 : 경기기계공업고 교사 성원경



메인 강의 자료 (canva ppt)

https://www.canva.com/design/DAFlNYbcKY0/GCol7mQF3O6IL4aJ85Iulw/view?utm_content=DAFlNYbcKY0&utm_campaign=designshare&utm_medium=link&utm_source=publishsharelink

- 목차.

1. 아두이노 서보모터 제어하기

2. 로봇팔 프로토 타입 모델링하기

3. 파이썬 음성 인식하기

4. 파이썬 음성인식 코드와 아두이노 서보모터 제어 연결하기





사전 작업 : 프로그램 설치

1. 아두이노 프로그램 설치

[IoT] 아두이노 통합 개발 환경(Arduino IDE) 설치하는 방법

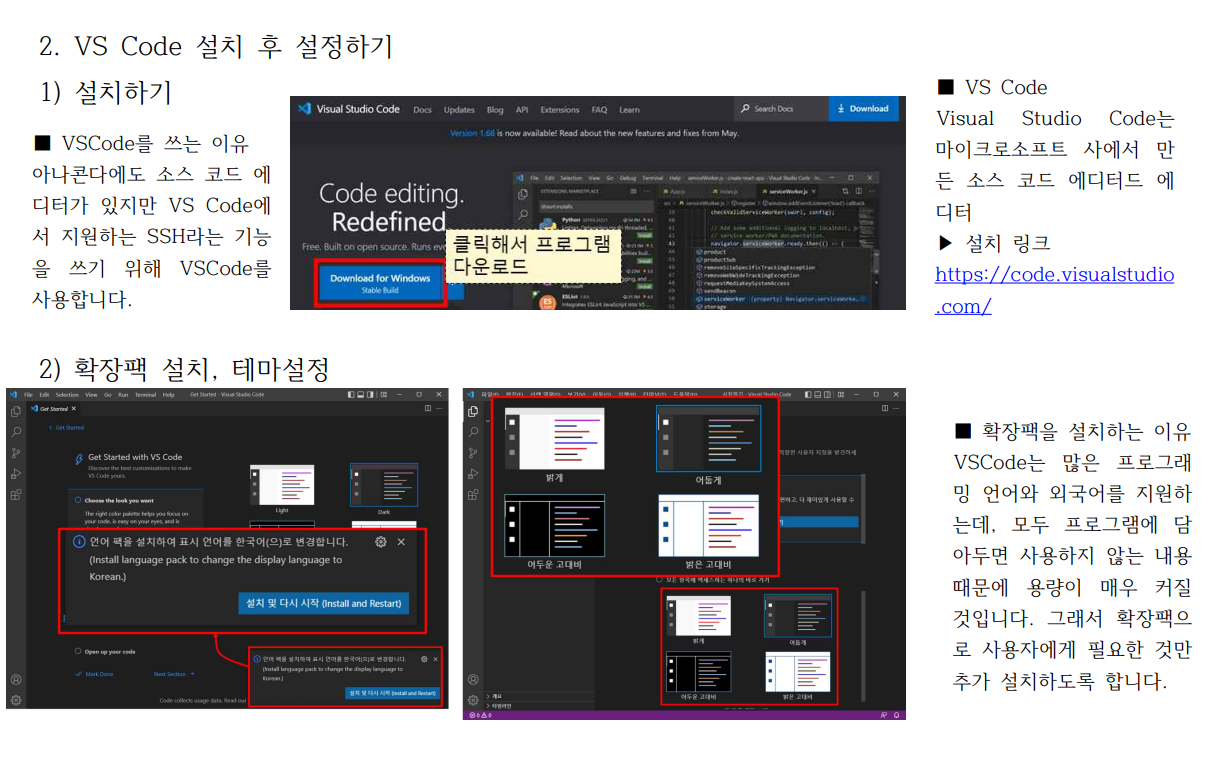

2. vs코드 설치

Visual Studio Code 설치하는 방법( Windows / Ubuntu )

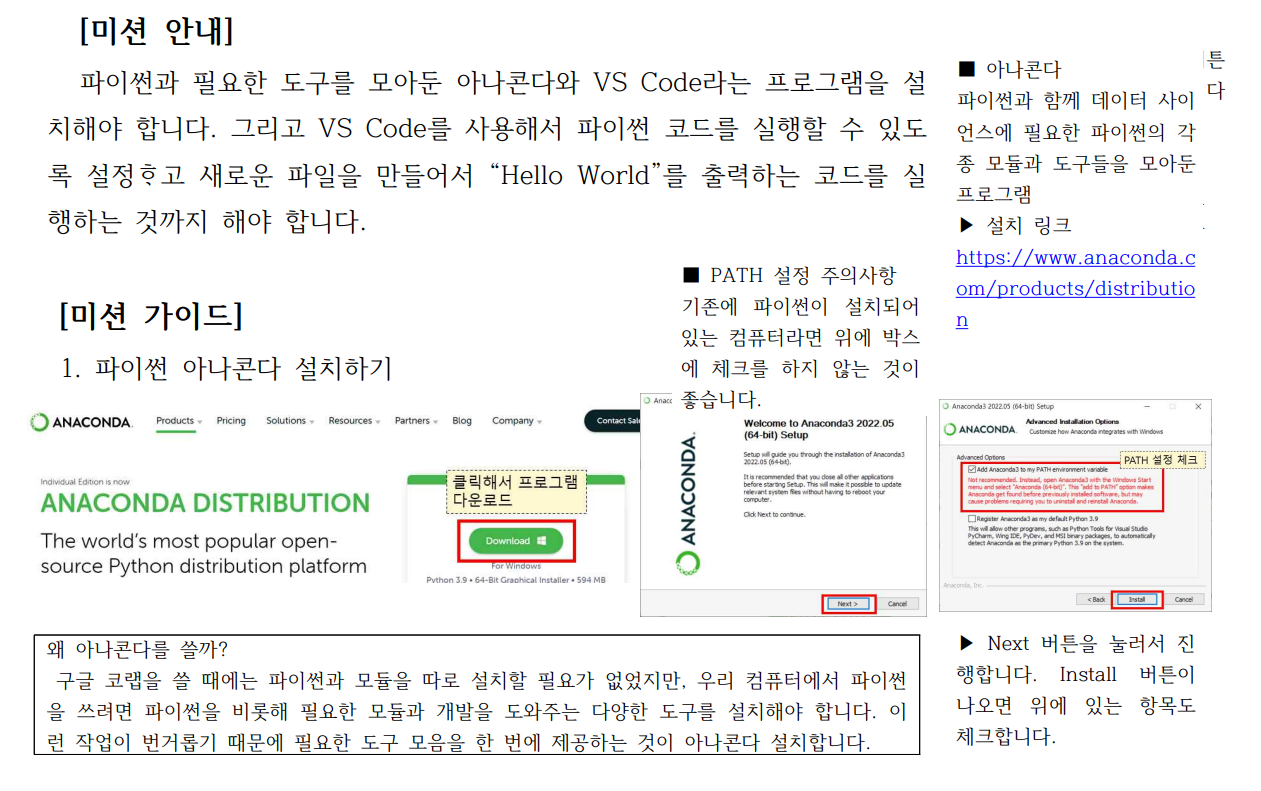

3. 아나콘다 설치

[Python] 아나콘다[Anaconda] 설치하기

---



참고자료.

[모듈 1-3] 아두이노 서보모터 제어하기 (feat. For 구문)



[모듈 1-4] 아두이노 시리얼통신 제어(Feat. 로봇팔 만들기)











---





1.  아두이노 서보모터 제어하기

 실습 1.   서보모터 1개 제어하기

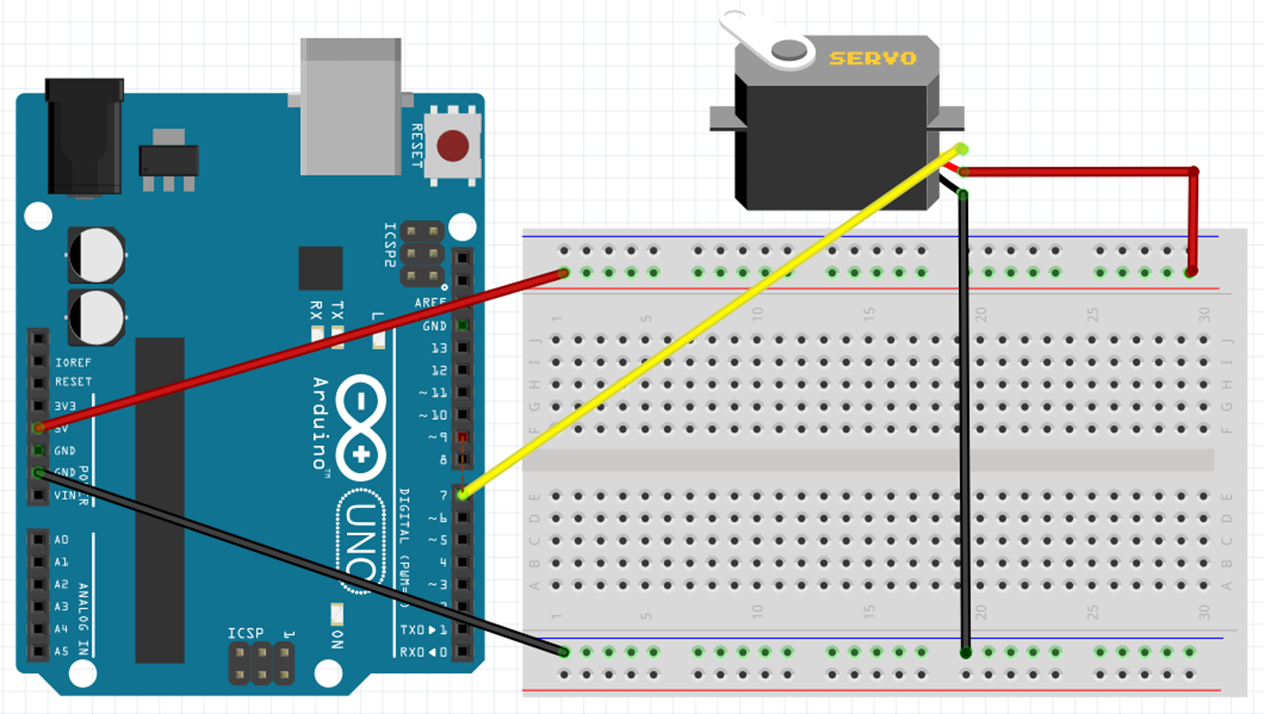

 - 회로

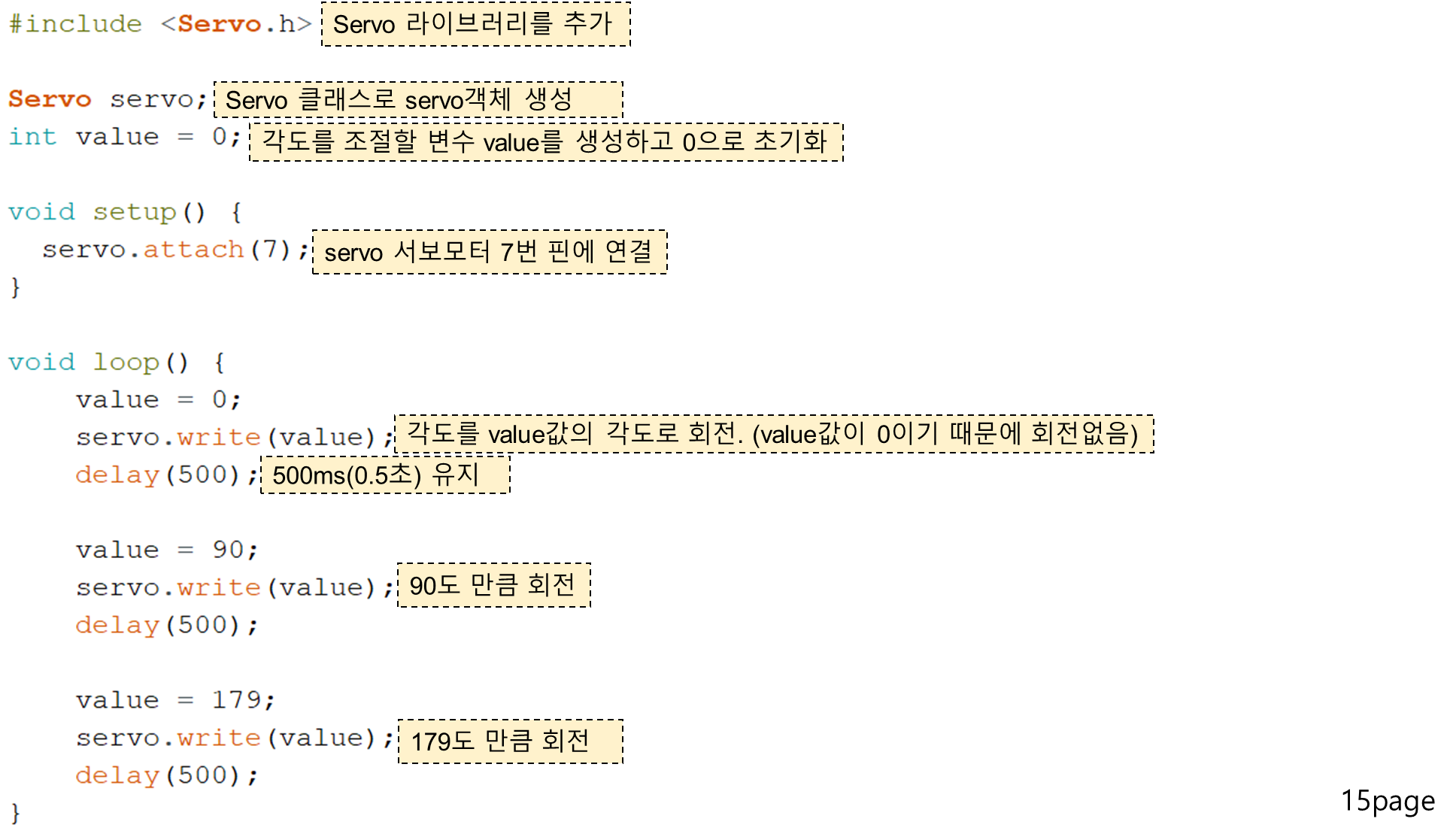

- 코드 설명



- 코드 원본

#include <Servo.h>

Servo servo;
int value = 0;

void setup() {
  servo.attach(7);
}

void loop() {
    value = 0;
    servo.write(value);
    delay(500);

    value = 90;
    servo.write(value);
    delay(500);

    value = 179;
    servo.write(value);
    delay(500);
}

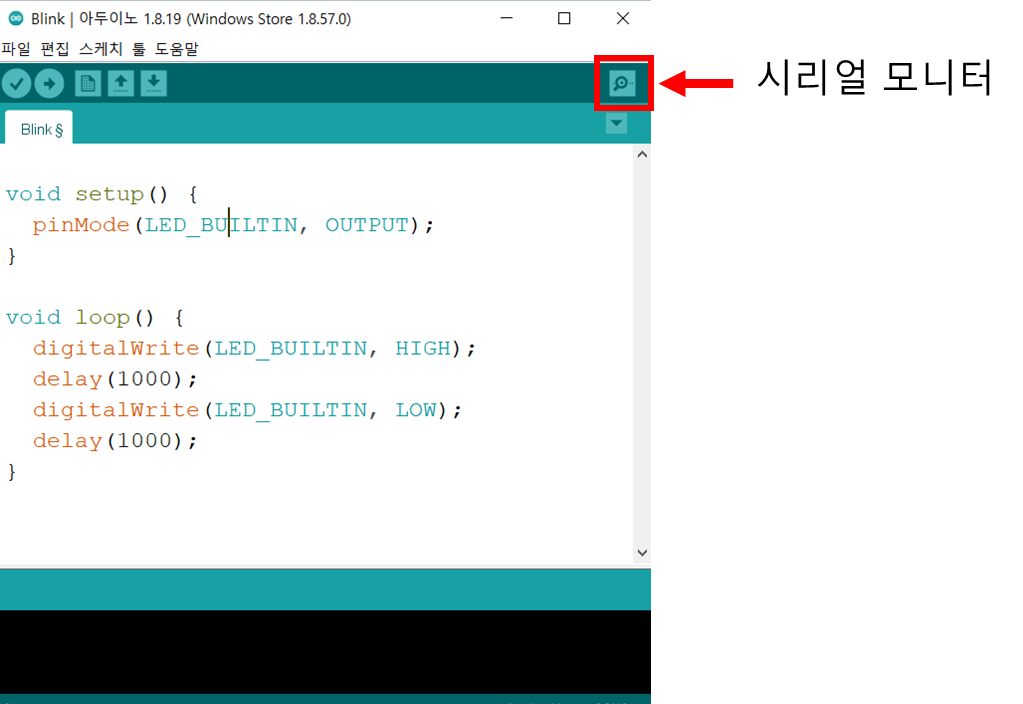

 실습 2.  시리얼 통신으로 서보모터 제어하기

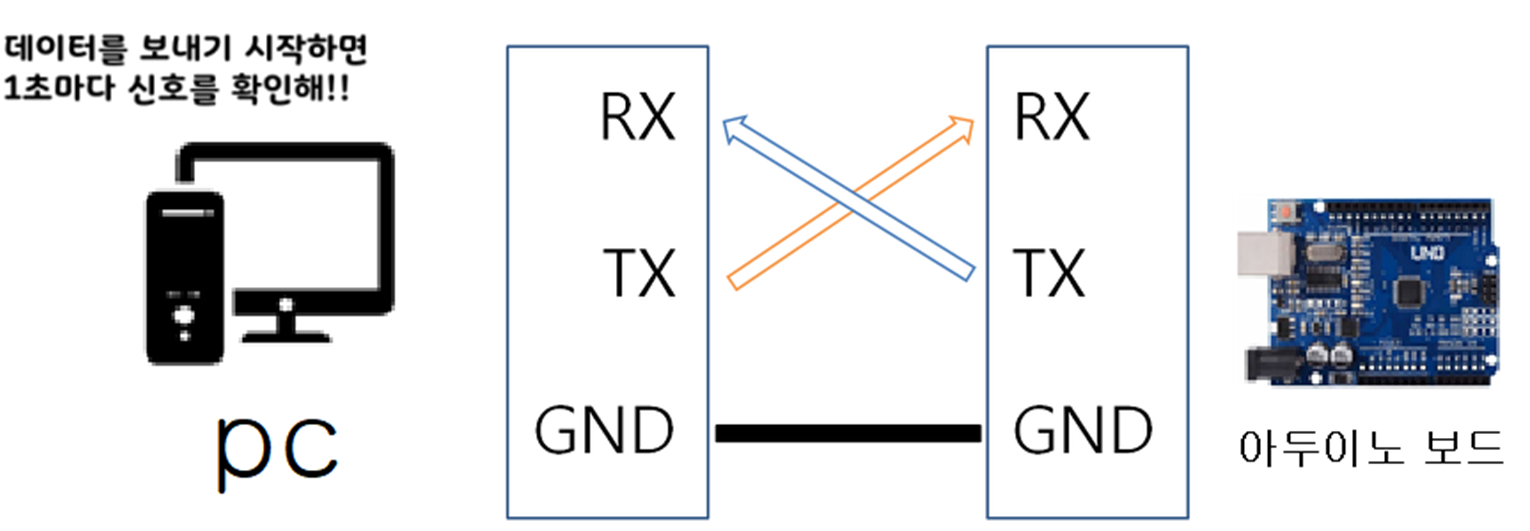

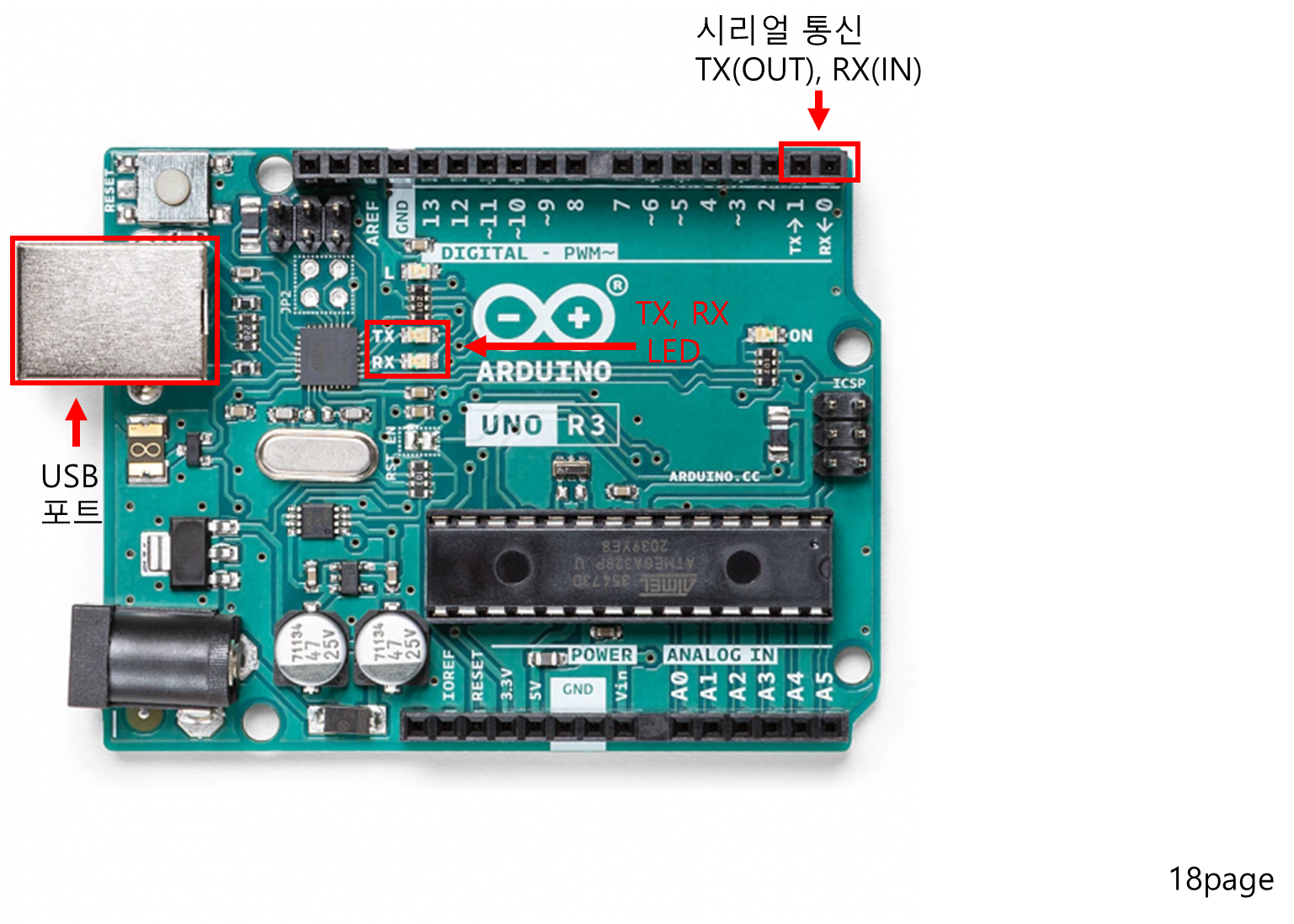

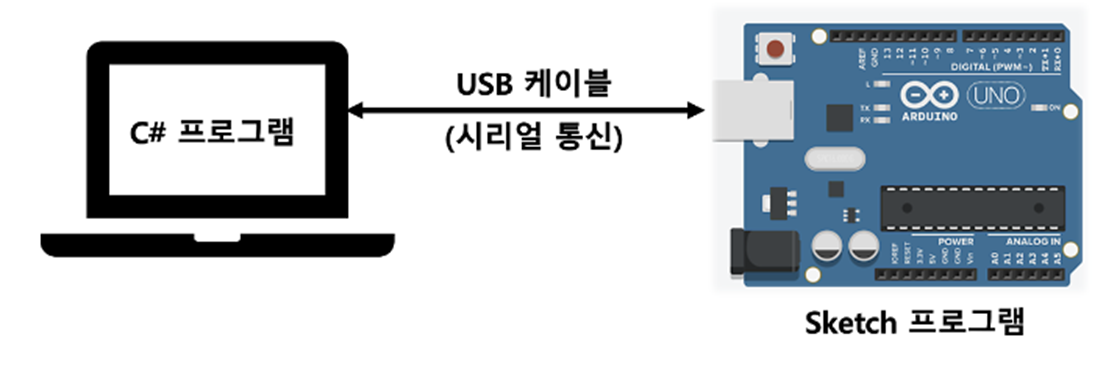

(이론적 배경) 시리얼통신이란?







- 회로

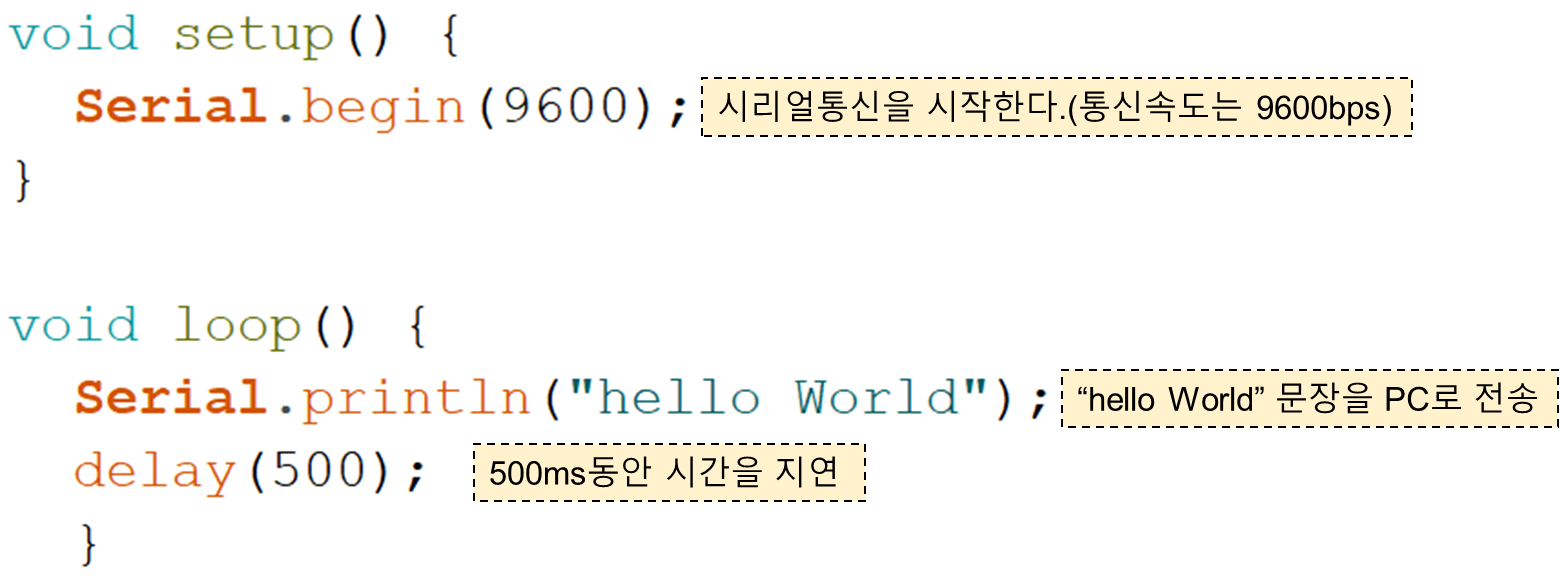

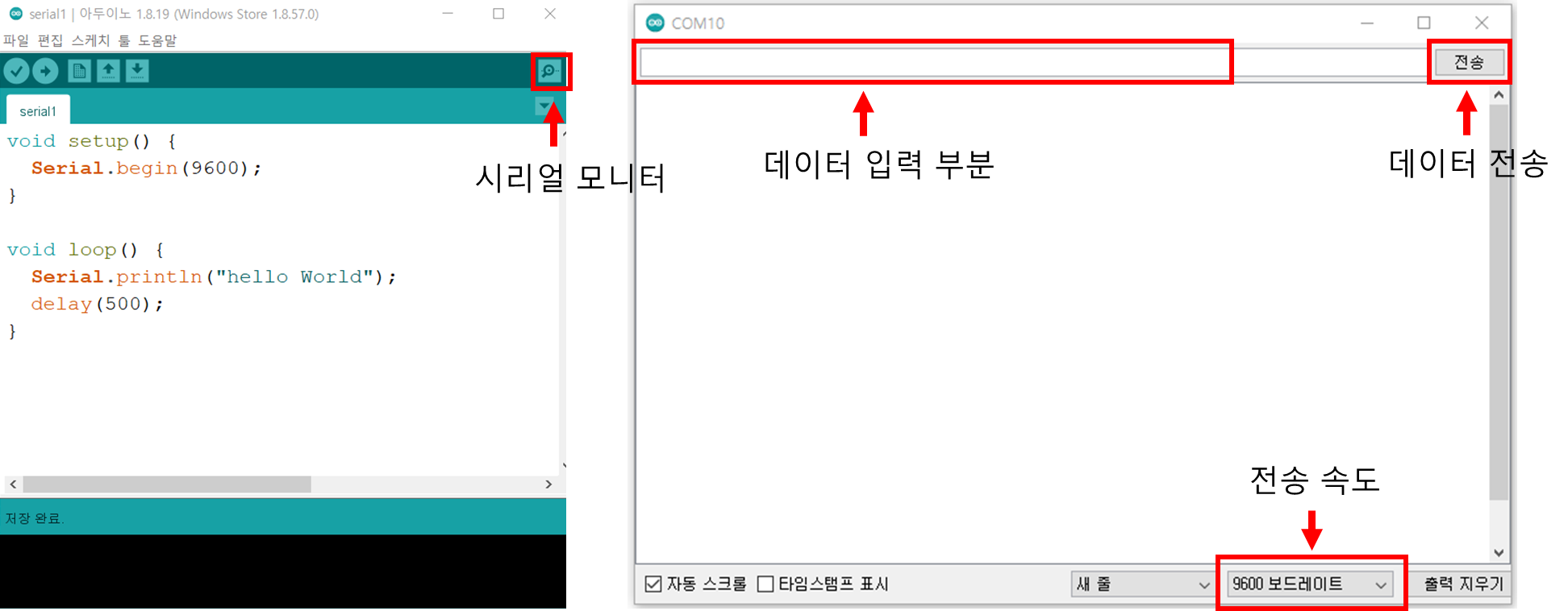

- 코드 1 - 시리얼 통신 테스트



- 코드 1 원본

void setup() {
  Serial.begin(9600);                               // Serial 통신을 설정합니다.
}

void loop() {

      Serial.println("hello World");                            //Serial 모니터에 a에 저장된 값을 타이핑 합니다.
      delay(500);
  }

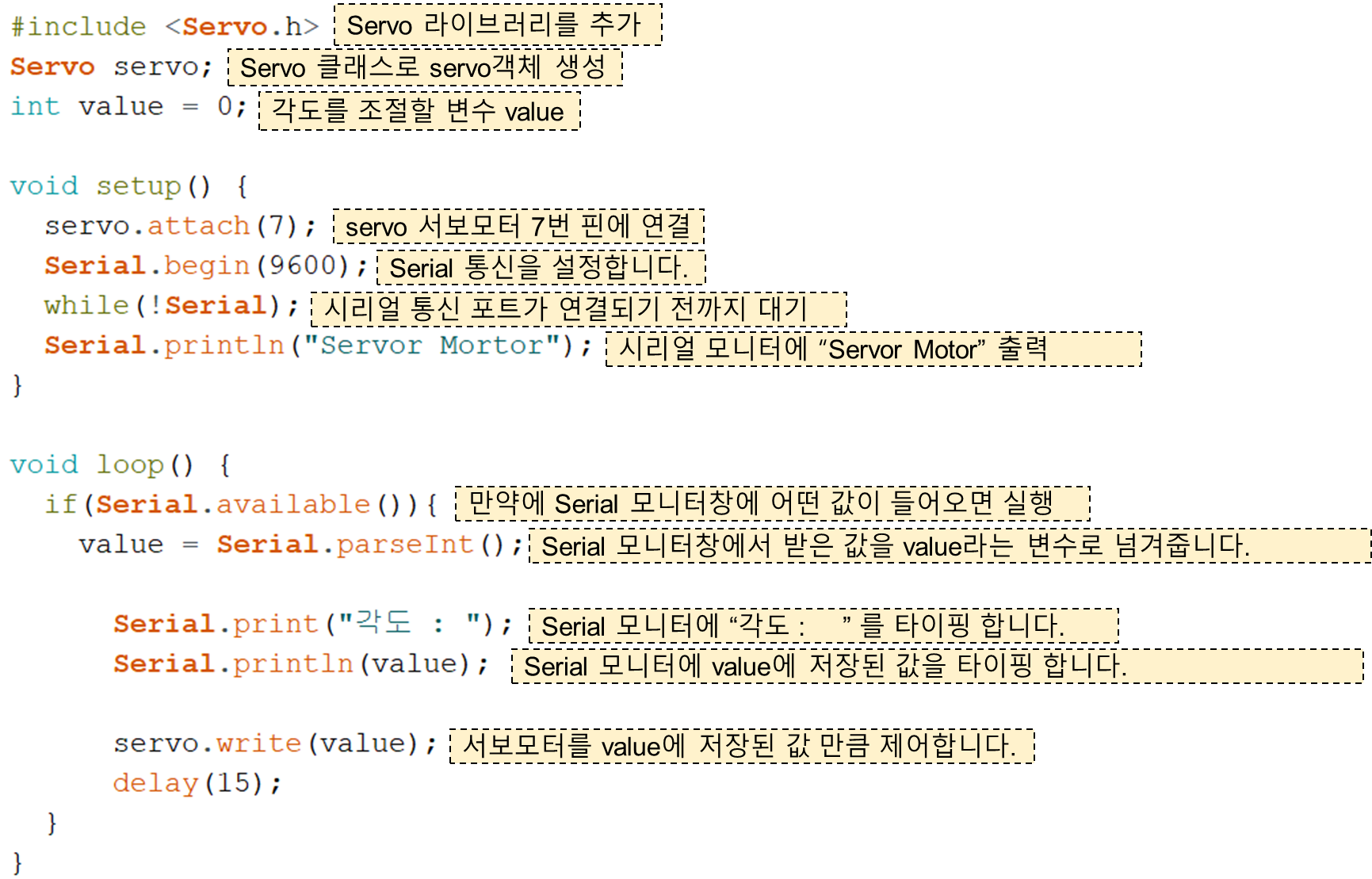

코드 2 - 시리얼 통신으로 서보모터 제어하기

코드2 원본

#include <Servo.h>
Servo servo;
int value = 0;

void setup() {
  servo.attach(7);
  Serial.begin(9600);                               // Serial 통신을 설정합니다.
  while(!Serial);
  Serial.println("Servor Mortor");
}

void loop() {

  if(Serial.available()){                             //Serial 모니터창에 어떤 값이 들어오면 실행을 합니다.
    value = Serial.parseInt();                           //Serial 모니터창에서 받은 값을 a라는 변수로 넘겨줍니다.

      Serial.print("각도 : ");
      Serial.println(value);

      servo.write(value);
      delay(15);
  }

}







실습3. 서보모터 2개 시리얼 통신으로 제어하기.

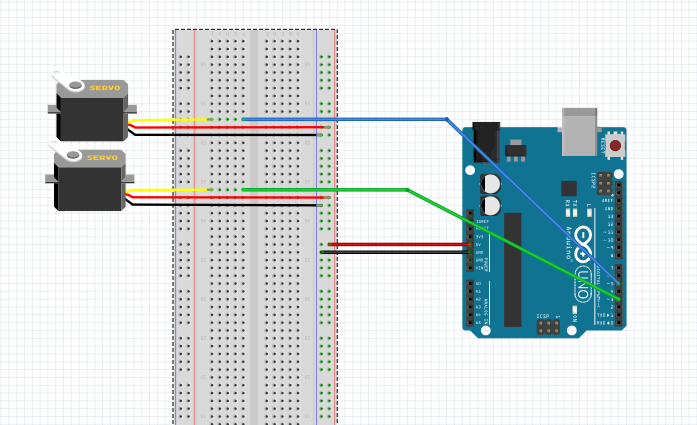

- 회로

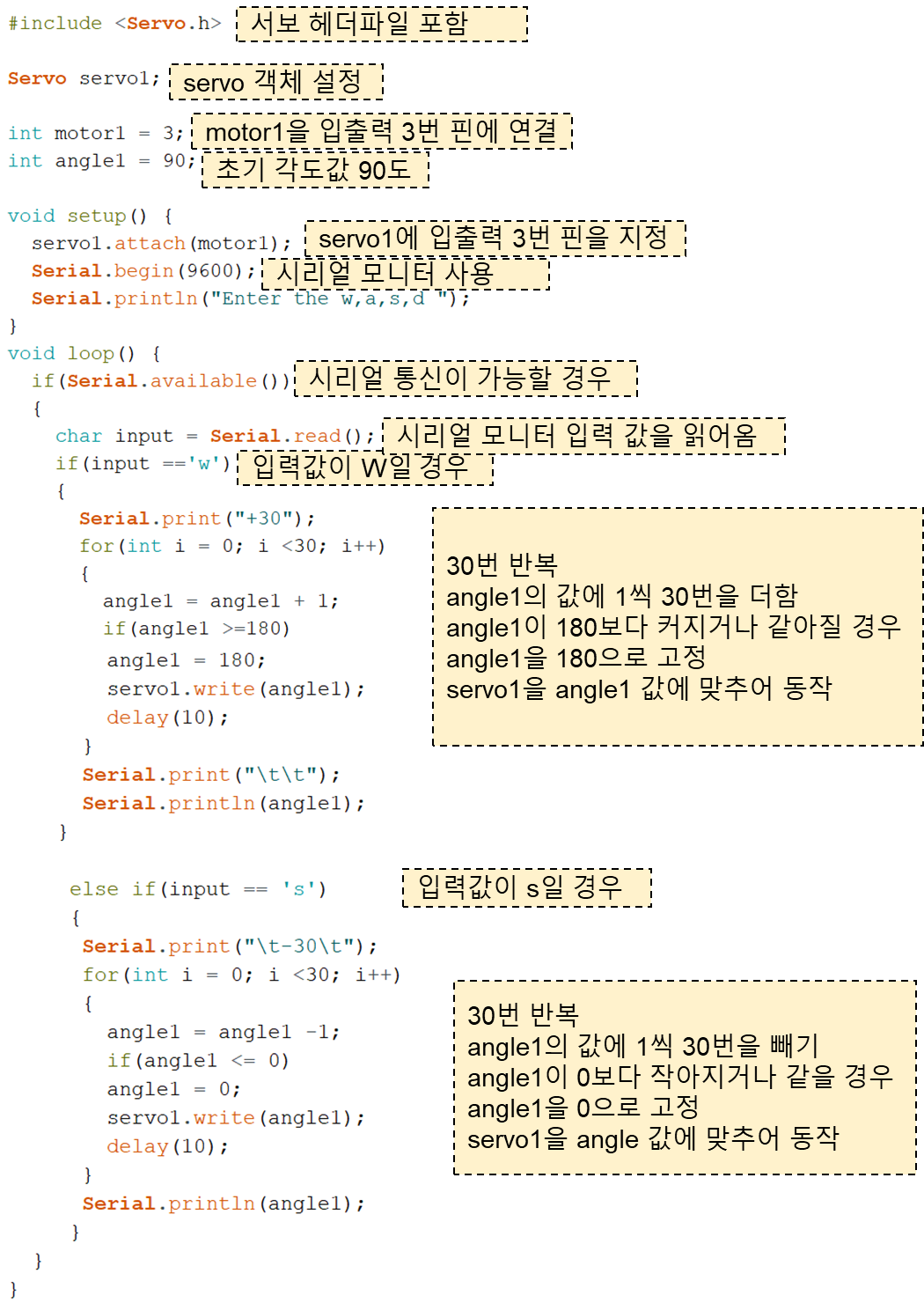

- 코드 설명





- 코드(2축 서보모터 시리얼 통신 제어)

#include <Servo.h> //헤더파일 포함

Servo servo1; //servo1 변수 선언
Servo servo2; //servo2 변수 선언

int motor1 = 3; //motor1을 입출력 3번 핀에 연결
int motor2 = 5; //motor2을 입출력 5번 핀에 연결
int angle1 = 90; //초기 각도값 설정
int angle2 = 90; //초기 각도값 설정

void setup() {
  servo1.attach(motor1); //servo1에 입출력 3번 핀을 지정
  servo2.attach(motor2); //servo2에 입출력 5번 핀을 지정
  Serial.begin(9600); //시리얼 모니터 사용
  Serial.println("Enter the w,a,s,d ");
}
void loop() {
  if(Serial.available()) //시리얼 통신이 가능할 경우
  {
    char input = Serial.read(); //시리얼 모니터 입력 값을 읽어옴
    if(input =='w') //입력값이 W일 경우
    {
      Serial.print("+30");
      for(int i = 0; i <30; i++) // 30번 반복
      {
        angle1 = angle1 + 1; // angle1의 값에 1씩 30번을 더함
        if(angle1 >=180) // angle1이 180보다 커지거나 같아질 경우
        angle1 = 180; // angle1을 180으로 고정
        servo1.write(angle1); // servo1을 angle1 값에 맞추어 동작
        delay(10);
      }
      Serial.print("\t\t");
      Serial.println(angle1);
    }
    else if(input =='a') //입력값이 a일 경우
    {
      Serial.print("+30");
      for(int j = 0; j <30; j++)
      {
        angle2 = angle2 + 1;
        if(angle2 >=180)
         angle2 = 180;
        servo2.write(angle2);
        delay(10);
      }
      Serial.print("\t\t");
      Serial.println(angle2);
    }
     else if(input == 's') //입력값이 s일 경우
     {
      Serial.print("\t-30\t");
      for(int i = 0; i <30; i++) // 30번 반복
      {
        angle1 = angle1 -1; // angle1의 값에 1씩 30번을 빼기
        if(angle1 <= 0) // angle1이 0보다 작아지거나 같을 경우
        angle1 = 0; // angle1을 0으로 고정
        servo1.write(angle1); // servo1을 angle 값에 맞추어 동작
        delay(10);
      }
      Serial.println(angle1);
     }
     else if(input == 'd')  //입력값이 d일 경우
     {
      Serial.print("\t-30\t");
      for(int j = 0; j <30; j++)
      {
        angle2 = angle2 -1;
        if(angle2 <= 0)
        angle2 = 0;
        servo2.write(angle2);
        delay(10);
      }
      Serial.println(angle2);
     }
  }
}



- 코드(3축 서보모터 시리얼 통신 제어)

#include <Servo.h> //헤더파일 포함

Servo servo0; //servo0 변수 선언
Servo servo1; //servo1 변수 선언
Servo servo2; //servo2 변수 선언

int motor0 = 6; //motor1을 입출력 3번 핀에 연결
int motor1 = 3; //motor1을 입출력 3번 핀에 연결
int motor2 = 5; //motor2을 입출력 5번 핀에 연결
int angle0 = 90; //초기 각도값 설정
int angle1 = 90; //초기 각도값 설정
int angle2 = 90; //초기 각도값 설정

void setup() {
  servo0.attach(motor0); //servo0에 입출력 3번 핀을 지정
  servo1.attach(motor1); //servo1에 입출력 3번 핀을 지정
  servo2.attach(motor2); //servo2에 입출력 5번 핀을 지정
  Serial.begin(9600); //시리얼 모니터 사용
  Serial.println("Enter the w,a,s,d,z,c");
}
void loop() {
  if(Serial.available()) //시리얼 통신이 가능할 경우
  {
    char input = Serial.read(); //시리얼 모니터 입력 값을 읽어옴
    if(input =='w') //입력값이 W일 경우
    {
      Serial.print("+30");
      for(int i = 0; i <30; i++) // 30번 반복
      {
        angle1 = angle1 + 1; // angle1의 값에 1씩 30번을 더함
        if(angle1 >=180) // angle1이 180보다 커지거나 같아질 경우
        angle1 = 180; // angle1을 180으로 고정
        servo1.write(angle1); // servo1을 angle1 값에 맞추어 동작
        delay(10);
      }
      Serial.print("\t\t");
      Serial.println(angle1);
    }
    else if(input =='a') //입력값이 a일 경우
    {
      Serial.print("+30");
      for(int j = 0; j <30; j++)
      {
        angle2 = angle2 + 1;
        if(angle2 >=180)
         angle2 = 180;
        servo2.write(angle2);
        delay(10);
      }
      Serial.print("\t\t");
      Serial.println(angle2);
    }
     else if(input == 's') //입력값이 s일 경우
     {
      Serial.print("\t-30\t");
      for(int i = 0; i <30; i++) // 30번 반복
      {
        angle1 = angle1 -1; // angle1의 값에 1씩 30번을 빼기
        if(angle1 <= 0) // angle1이 0보다 작아지거나 같을 경우
        angle1 = 0; // angle1을 0으로 고정
        servo1.write(angle1); // servo1을 angle 값에 맞추어 동작
        delay(10);
      }
      Serial.println(angle1);
     }
     else if(input == 'd')  //입력값이 d일 경우
     {
      Serial.print("\t-30\t");
      for(int j = 0; j <30; j++)
      {
        angle2 = angle2 -1;
        if(angle2 <= 0)
        angle2 = 0;
        servo2.write(angle2);
        delay(10);
      }
      Serial.println(angle2);
     }
     else if(input == 'z')  //입력값이 d일 경우
     {
      Serial.print("\t-30\t");
      for(int j = 0; j <30; j++)
      {
        angle0 = angle0 +1;
        if(angle0 >= 180)
        angle0 = 180;
        servo0.write(angle0);
        delay(10);
      }
      Serial.println(angle0);
     }
     else if(input == 'c')  //입력값이 d일 경우
     {
      Serial.print("\t-30\t");
      for(int j = 0; j <30; j++)
      {
        angle0 = angle0 -1;
        if(angle0 <= 0)
        angle0 = 0;
        servo0.write(angle0);
        delay(10);
      }
      Serial.println(angle0);
     }
  }
}

- 코드(4축 서보모터 시리얼 통신 제어)



#include <Servo.h> //헤더파일 포함

Servo servo0; //servo0 변수 선언
Servo servo1; //servo1 변수 선언
Servo servo2; //servo2 변수 선언
Servo servo3; //servo3 변수 선언

int motor[4]={6, 3, 5, 9};  //servo motor와 연결된 digital pin 값을 설정

int angle[4]={90, 90, 90, 90};  //초기 각도값 설정

void setup() {
  servo0.attach(motor[0]); //servo0에 입출력 6번 핀을 지정_베이스 서보
  servo1.attach(motor[1]); //servo1에 입출력 3번 핀을 지정_상하1 서보
  servo2.attach(motor[2]); //servo2에 입출력 5번 핀을 지정_상하2 서보
  servo3.attach(motor[3]); //servo2에 입출력 9번 핀을 지정_그리퍼 서보
  Serial.begin(9600); //시리얼 모니터 사용
  Serial.println("Enter the w,a,s,d,z,c");
}

int delayTime(int i){ //지연값 변경
  return int(sq(abs(15-i))*0.1)+10;
  //return 10;
}

void move(int smotor, int dir){
  if(dir==1){
    Serial.print("+30");
  }else{
    Serial.print("-30");
  }

  for(int i = 0; i <30; i++) // 30번 반복
  {
    angle[smotor] = angle[smotor] + dir; // angle1의 값에 +-1씩 30번을 더함
    if(angle[smotor] >=180) // angle1이 180보다 커지거나 같아질 경우
      angle[smotor] = 180; // angle1을 180으로 고정
    if(angle[smotor] <=0) // angle1이 180보다 커지거나 같아질 경우
      angle[smotor] = 0; // angle1을 180으로 고정
    servo0.write(angle[0]); // servo1을 angle[0] 값에 맞추어 동작
    servo1.write(angle[1]); // servo2을 angle[1] 값에 맞추어 동작
    servo2.write(angle[2]); // servo3을 angle[2] 값에 맞추어 동작
    servo3.write(angle[3]); // servo4을 angle[3] 값에 맞추어 동작
    delay(delayTime(i));
  }
  Serial.print("\t\t");
  Serial.println(angle[smotor]);
}


void loop() {
  if(Serial.available()) //시리얼 통신이 가능할 경우
  {
    char input = Serial.read(); //시리얼 모니터 입력 값을 읽어옴

    if(input =='w') //입력값이 W일 경우
    {
      move(1, 1);
    }
    else if(input == 's') //입력값이 s일 경우
    {
      move(1, -1);
    }
    else if(input =='a') //입력값이 a일 경우
    {
      move(2, 1);
    }
    else if(input == 'd')  //입력값이 d일 경우
    {
      move(2, -1);
    }
    else if(input == 'z')  //입력값이 z일 경우
    {
      move(0, 1);
    }
    else if(input == 'c')  //입력값이 c일 경우
    {
      move(0, -1);
    }
    else if(input == 'q')  //입력값이 q일 경우
    {
      move(3, 1);
    }
    else if(input == 'e')  //입력값이 e일 경우
    {
      move(3, -1);
    }
  }



2.  로봇팔 프로토 타입 제작

- 로봇팔 모델링 참고자료



Search Thingiverse - Thingiverse



https://www.tinkercad.com/dashboard

Tinkercad | From mind to design in minutes

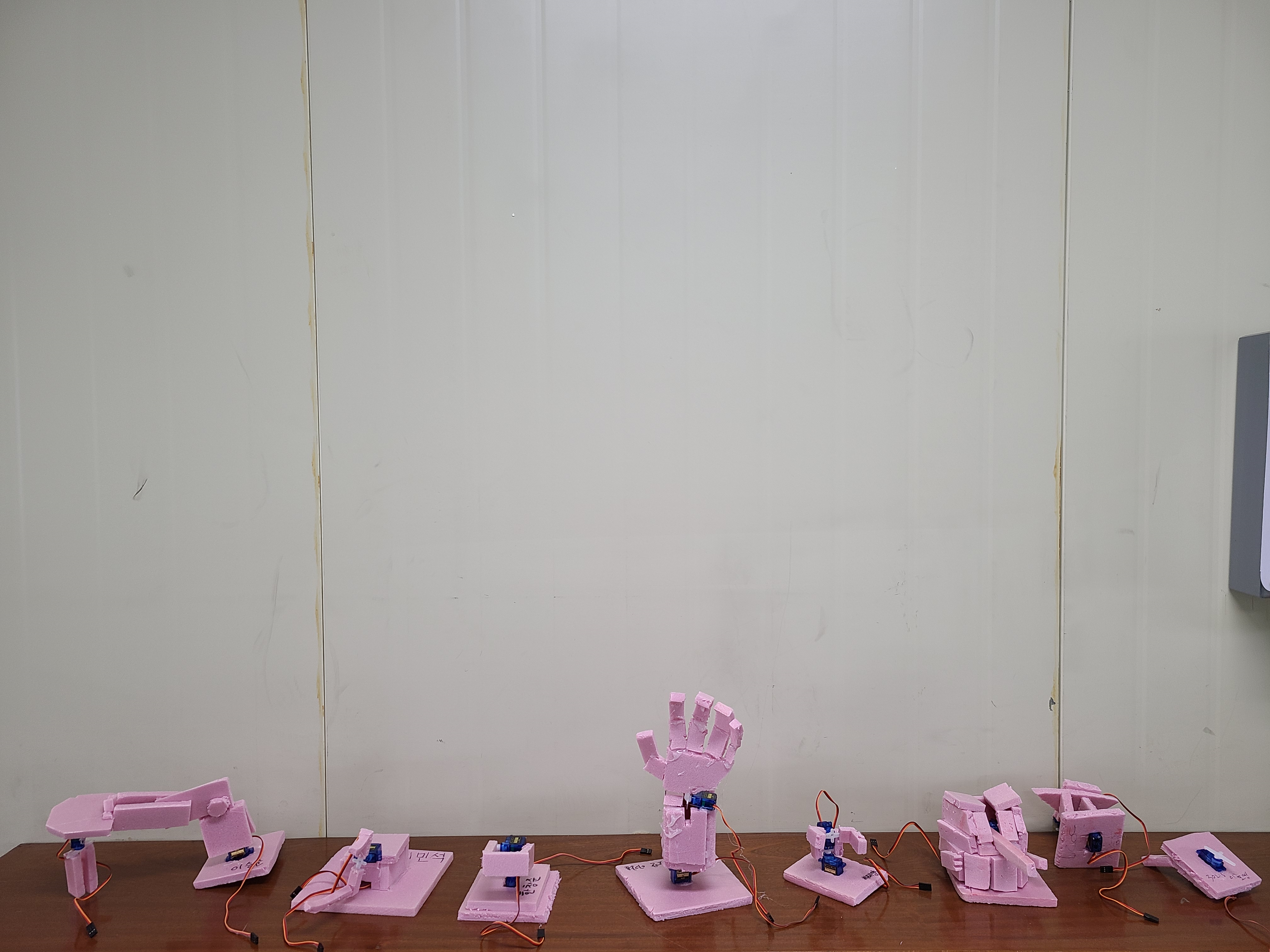

- 제작 예시











3.  파이썬 음성 인식하기

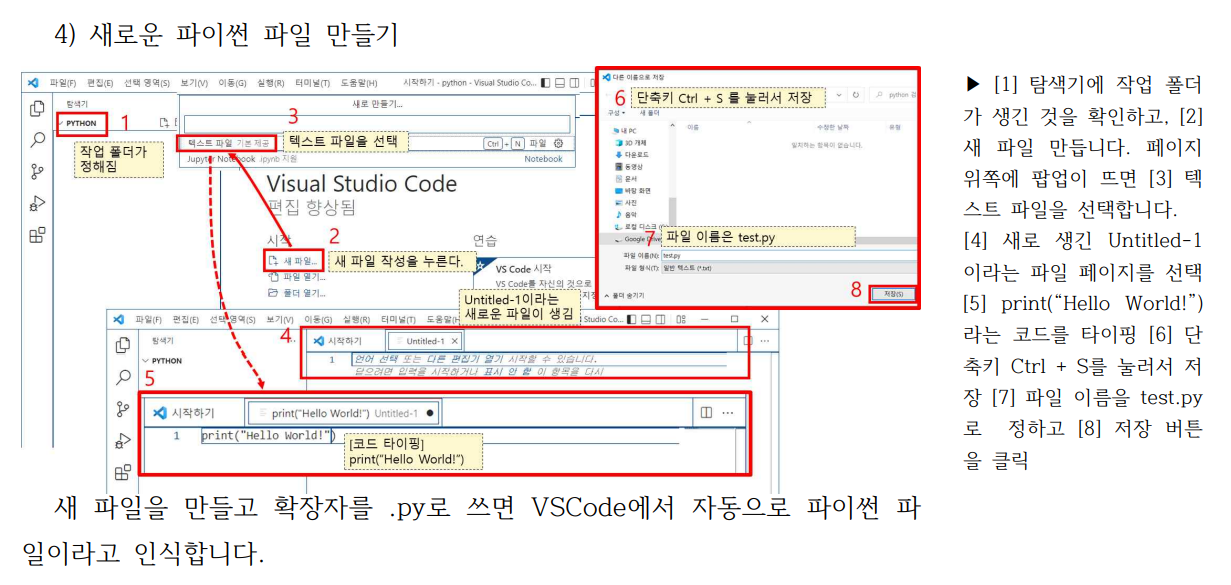

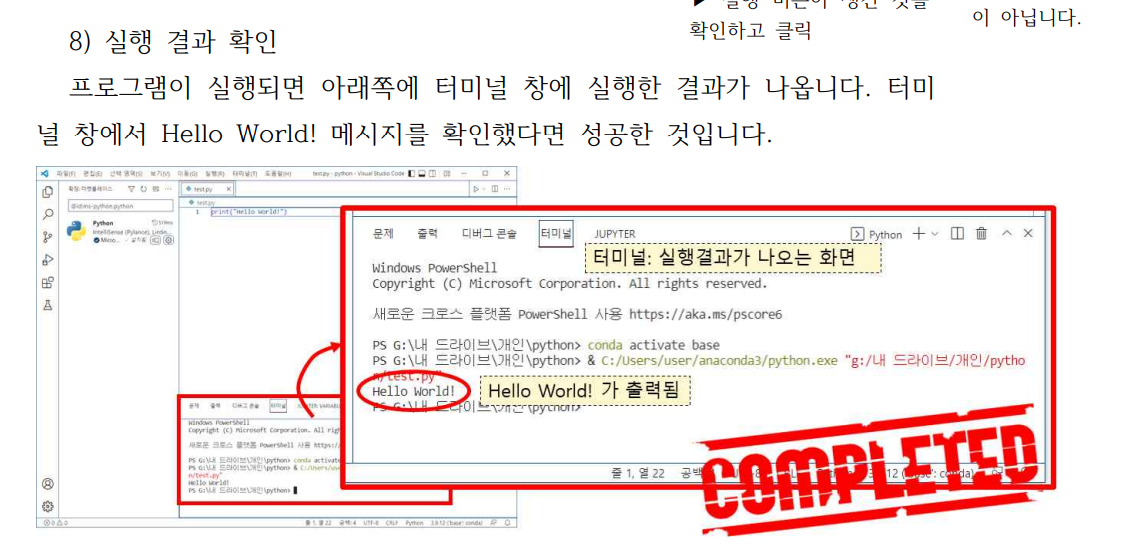

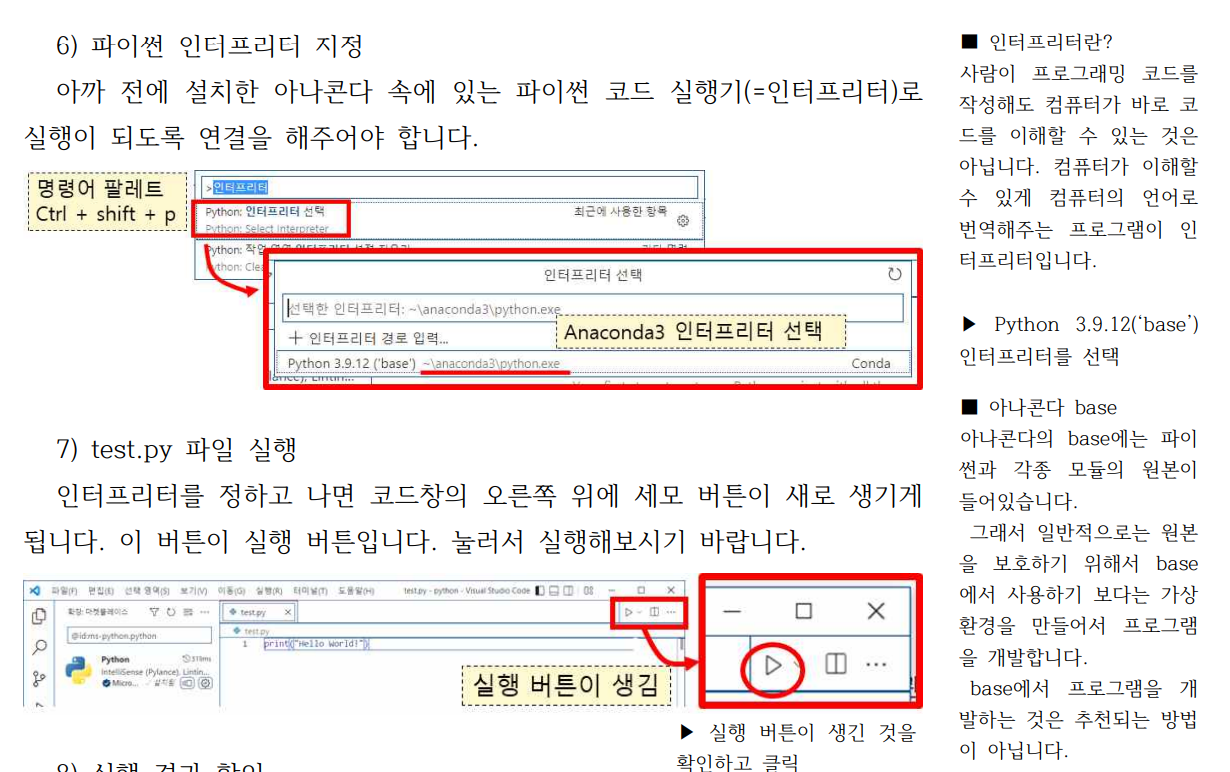

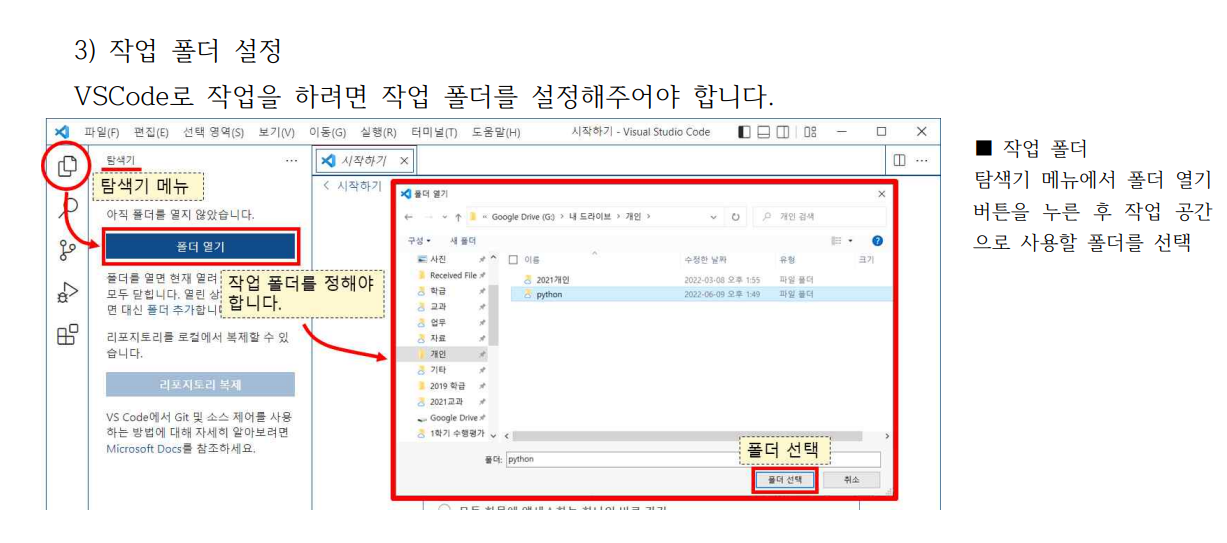

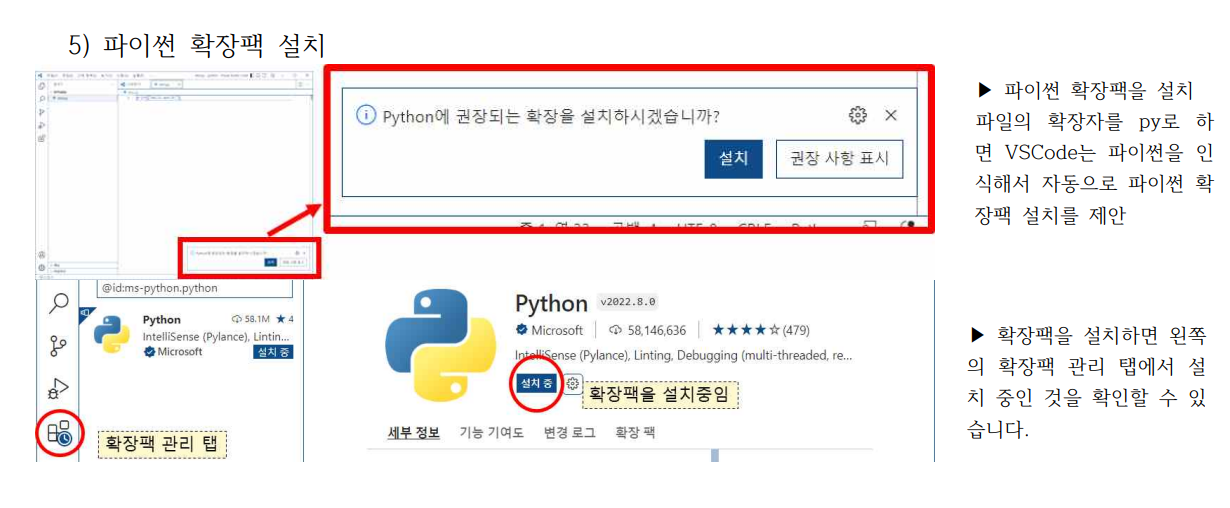

1) 시작하며 : VS 코드 사용해 보기

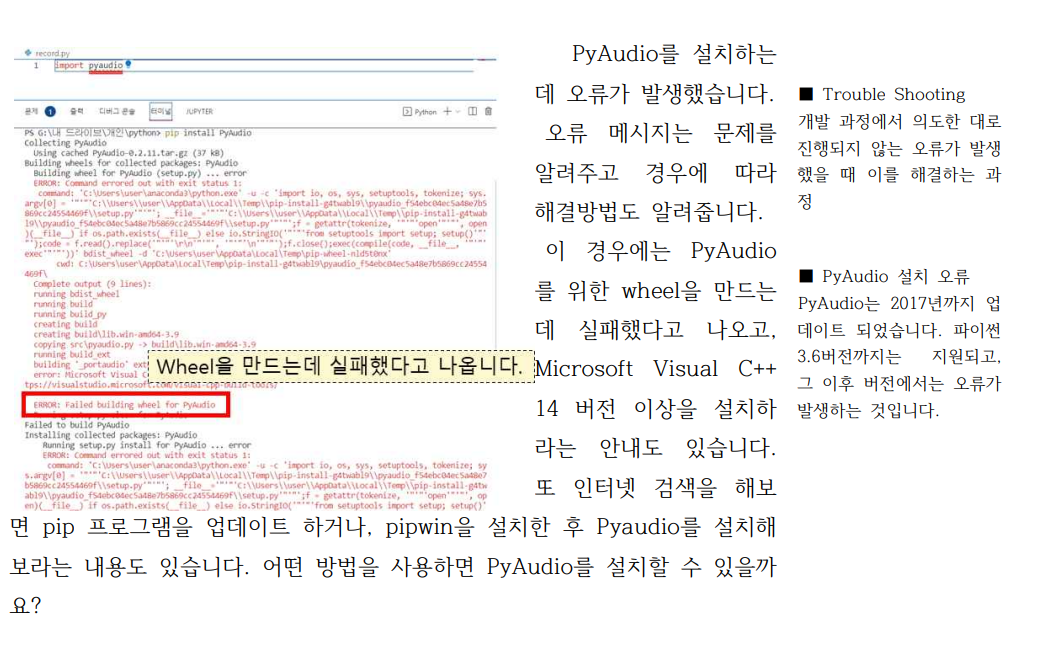

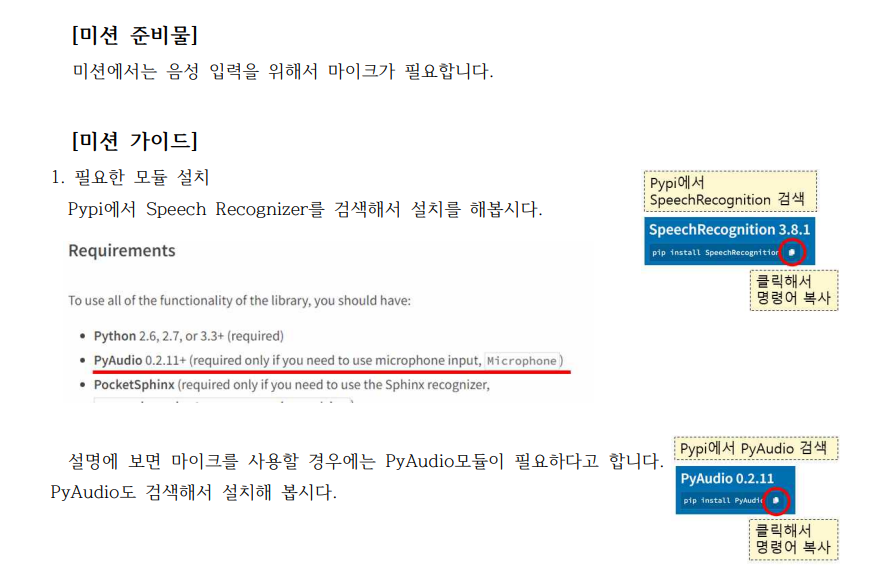

2) 파이썬 음성인식 환경 구성 및 코드 작성

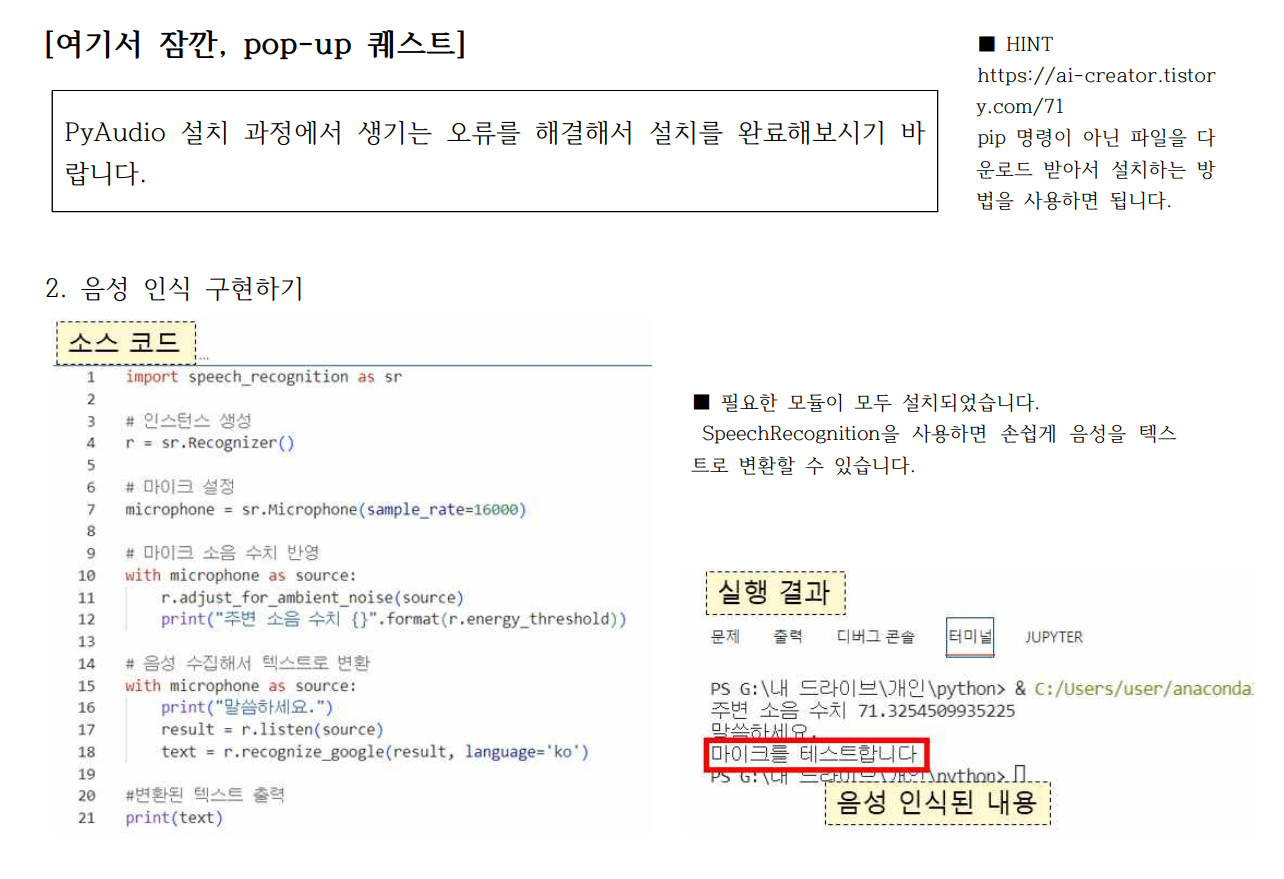

- 음성인식 코드

import speech_recognition as sr

# 인스턴스 생성
r = sr.Recognizer()

# 마이크 설정
microphone = sr.Microphone(sample_rate=16000)

# 마이크 소음 수치 반영
with microphone as source:
    r.adjust_for_ambient_noise(source)
    print("주변 소음 수치 {}".format(r.energy_threshold))

# 음성 수집해서 텍스트로 변환
with microphone as source:
    print("말씀하세요.")
    result = r.listen(source)
    text = r.recognize_google(result, language='ko')

#변환된 텍스트 출력
print(text)

4.  로봇팔 음성제어

- 코드

import speech_recognition as sr

import time
import serial
ser = serial.Serial('COM4',9600)

r = sr.Recognizer()

microphone = sr.Microphone(sample_rate=16000)

try:
    while True:
        with microphone as source:
            r.adjust_for_ambient_noise(source)
            print("소음수치 {}".format(r.energy_threshold))

        with microphone as source:
                print("말씀하세요.")
                result = r.listen(source)
                text = r.recognize_google(result, language='ko')

        if '위' in text:
            ser.write(b'w')
            print('로봇팔을 올립니다.')

        elif '아래' in text: ser.write(b's')
        elif '좌' in text: ser.write(b'a')
        elif '우' in text: ser.write(b'd')

except KeyboardInterrupt:
    print('ctrl + c 중지 메세지 출력')

print('프로그램을 종료합니다')

- 코드2

import speech_recognition as sr
import time
import serial
ser = serial.Serial('COM4',9600)
r = sr.Recognizer()
microphone = sr.Microphone(sample_rate=16000)
try:
    while True:
        with microphone as source:
            r.adjust_for_ambient_noise(source)
            print("소음수치 {}".format(r.energy_threshold))
        with microphone as source:
            print("말씀하세요.")
            result = r.listen(source)
            text = r.recognize_google(result, language='ko')
            print(text)
        if '왼' in text:
            ser.write(b'a')
            print('왼쪽으로.')
        elif '오' in text:
            ser.write(b'd')
            print('오른쪽으로.')
        elif '불' or 'led' in text:
            ser.write(b's')
            print('led ON/OFFd')

except KeyboardInterrupt:
    print('ctrl + c 중지 메세지 출력')
    print('프로그램을 종료합니다')



방법  : 기존 아두이노 로봇팔 프로토타입 회로를 윈도우 PC에 연결해서 시리얼통신으로 제어한다.

import speech_recognition as sr
import time
import serial
ser = serial.Serial('COM7',9600)
r = sr.Recognizer()
microphone = sr.Microphone(sample_rate=16000)
try:
    while True:
        with microphone as source:
            r.adjust_for_ambient_noise(source)
            print("소음수치 {}".format(r.energy_threshold))
        with microphone as source:
            text=None
            print("말씀하세요.")
            result = r.listen(source)
            try:                    #음성 인식이 잘 안될 경우 UnknownValueError 예외가 발생, 예외 처리 추가(시작)
                text = r.recognize_google(result, language='ko') #UnknownValueError 발생 코드
                print(text)
                if '왼' in text:
                    ser.write(b'z')
                    print('왼쪽으로.')
                elif '오' in text:
                    ser.write(b'c')
                    print('오른쪽으로.')
                elif '위' in text:
                    ser.write(b'w')
                    print('위로')
                elif '아래' in text:
                    ser.write(b's')
                    print('아래로')
                elif '올려'in text:
                    ser.write(b'd')
                    print('더 위로')
                elif '내려'in text:
                    ser.write(b'a')
                    print('더 아래로')
                elif '잡아' in text or '자' in text or '바' in text:
                    ser.write(b'e')
                    print('물건 잡아')
                elif '풀어'in text or '놔' in text:
                    ser.write(b'q')
                    print('물건 풀어')
            except sr.UnknownValueError: #UnknownValueError 예외 발생할 경우 메시지 출력
                print("다시 말씀하세요")

except KeyboardInterrupt:
    print('ctrl + c 중지 메세지 출력')
    print('프로그램을 종료합니다')



- 동작영상(4축)

끝.
