라즈베리파이 피코 블루투스 RC카 만들기(내장 통신모듈 이용 BLE)

1. 라즈베리파이 피코 블루투스 RC카 구동영상



2. 시스템 구성 확인 : 피코 내장 블루투스 사용이 특징







제작과정

1단계.  라즈베리파이 피코 블루트스 펌웨어 설치

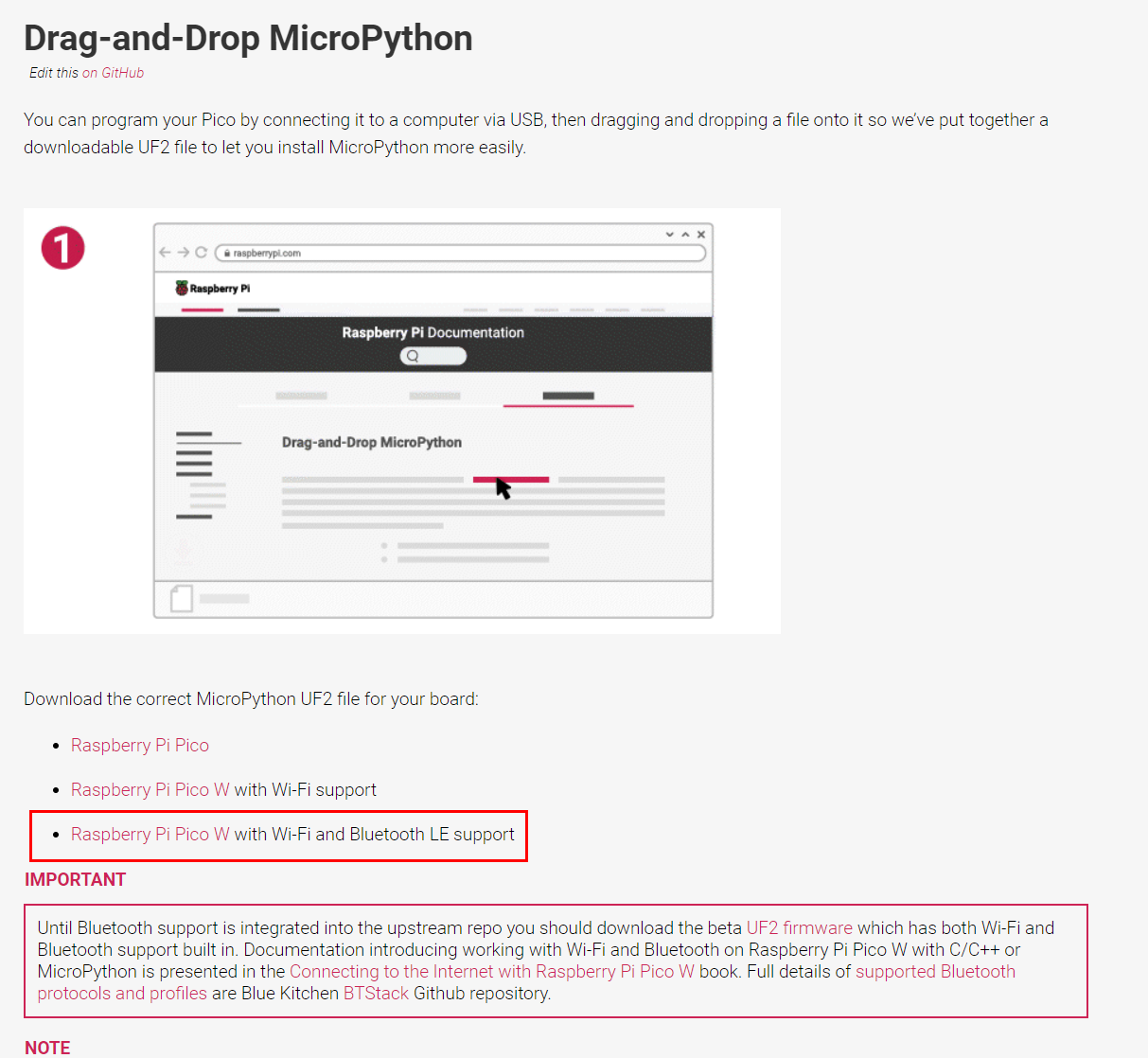

블루투스 전용 펌웨어 설치( 출시된지 얼마 안되었음 ㅎ)

https://www.raspberrypi.com/documentation/microcontrollers/micropython.html



Raspberry Pi Documentation - MicroPython

The official documentation for Raspberry Pi computers and microcontrollers

www.raspberrypi.com



기본 개발환경 방법 아래 링크 참조.

https://diyver.tistory.com/189



라즈베리파이 피코(Raspberry pi PICO) 개발환경 세팅하기 micropython

라즈베리파이 피코는 아두이노처럼 각종 센서를 읽고 구동기를 작동시키는 마이크로컨트롤러이다. 코딩은 micropython 과 C/C++ 로 할 수 있다고 한다. 공식 홈페이지에 방문해서 알아보자. https://www

diyver.tistory.com



2단계.  프로그래밍 코드 업로드

ble_advertising.py
0.00MB
ble_simple_peripheral.py
0.00MB
main.py
0.00MB



코드 원본 출처 :

https://electrocredible.com/raspberry-pi-pico-w-bluetooth-ble-micropython/



Raspberry Pi Pico W Bluetooth(BLE) using MicroPython | Point-to-Point Communication

Learn how to use the onboard Bluetooth on Raspberry Pi Pico W using MicroPython. Read pushbutton status and control an LED with Android app.

electrocredible.com



메인코드 확인

# Import necessary modules
from machine import Pin
import bluetooth
from ble_simple_peripheral import BLESimplePeripheral
import utime

# Create a Bluetooth Low Energy (BLE) object
ble = bluetooth.BLE()

# Create an instance of the BLESimplePeripheral class with the BLE object
sp = BLESimplePeripheral(ble)

# Create a Pin object for the onboard LED, configure it as an output
led = Pin("LED", Pin.OUT)

# Initialize the LED state to 0 (off)
led.value(1) # 최초 led 켜짐으로 연결 확인
led_state = 0
m1 = Pin(1, Pin.OUT)
m2 = Pin(2, Pin.OUT)
m3 = Pin(3, Pin.OUT)
m4 = Pin(4, Pin.OUT)

en1 = Pin(0, Pin.OUT)
en2 = Pin(5, Pin.OUT)
en1(1)  # motor 1 enable, set value 0 to disable
en2(1)  # motor 2 enable, set value 0 to disable

# Define a callback function to handle received data
def on_rx(data):
    print("Data received: ", data)  # Print the received data
    global led_state  # Access the global variable led_state
    if data == b'led\r\n':  # Check if the received data is "toggle"
        led.value(not led_state)  # Toggle the LED state (on/off)
        led_state = 1 - led_state  # Update the LED state
    elif data == b'go\r\n':
        m1(1)
        m2(0)
        m3(0)
        m4(1)
        utime.sleep(1)
    elif data == b'stop\r\n':
        m1(0)
        m2(0)
        m3(0)
        m4(0)
        utime.sleep(1)
    elif data == b'right\r\n':
        m1(1)
        m2(0)
        m3(0)
        m4(0)
        utime.sleep(1)
    elif data == b'left\r\n':
        m1(0)
        m2(0)
        m3(0)
        m4(1)
        utime.sleep(1)
    elif data == b'back\r\n':
        m1(0)
        m2(1)
        m3(1)
        m4(0)
        utime.sleep(1)

# Start an infinite loop
while True:
    if sp.is_connected():  # Check if a BLE connection is established
        sp.on_write(on_rx)  # Set the callback function for data reception

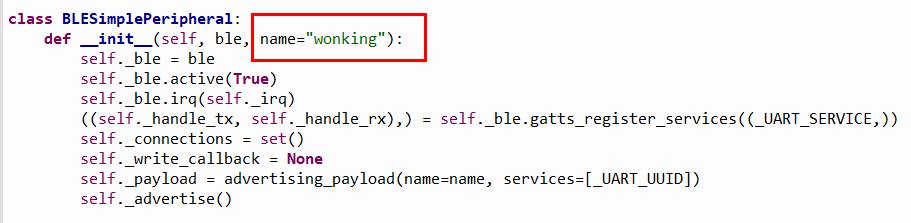

블루투스 이름 섞이지 않게 이름 변경 추천



피코에 코드 저장. 후 main.py 실행



3단계. 블루투스 어플과 연동

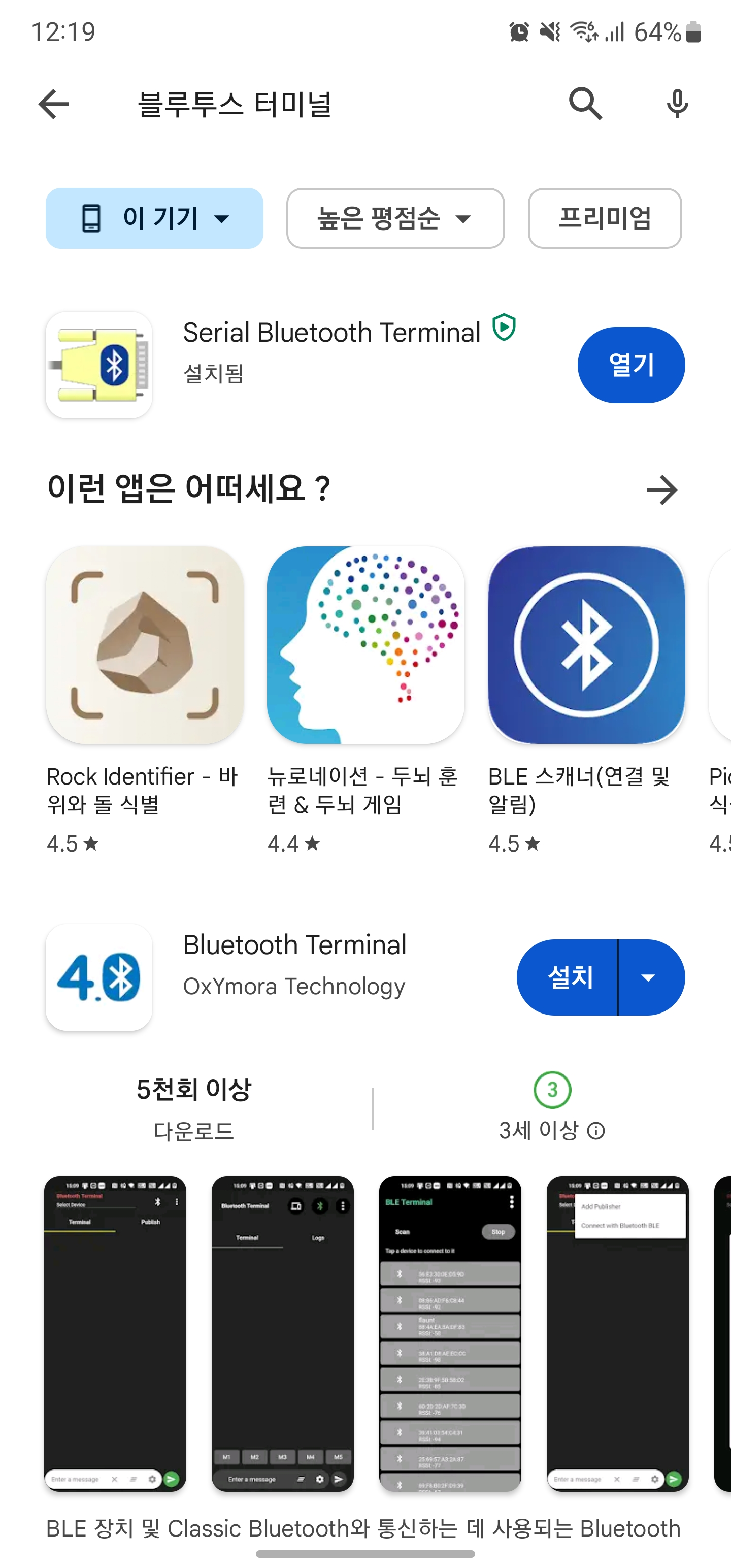

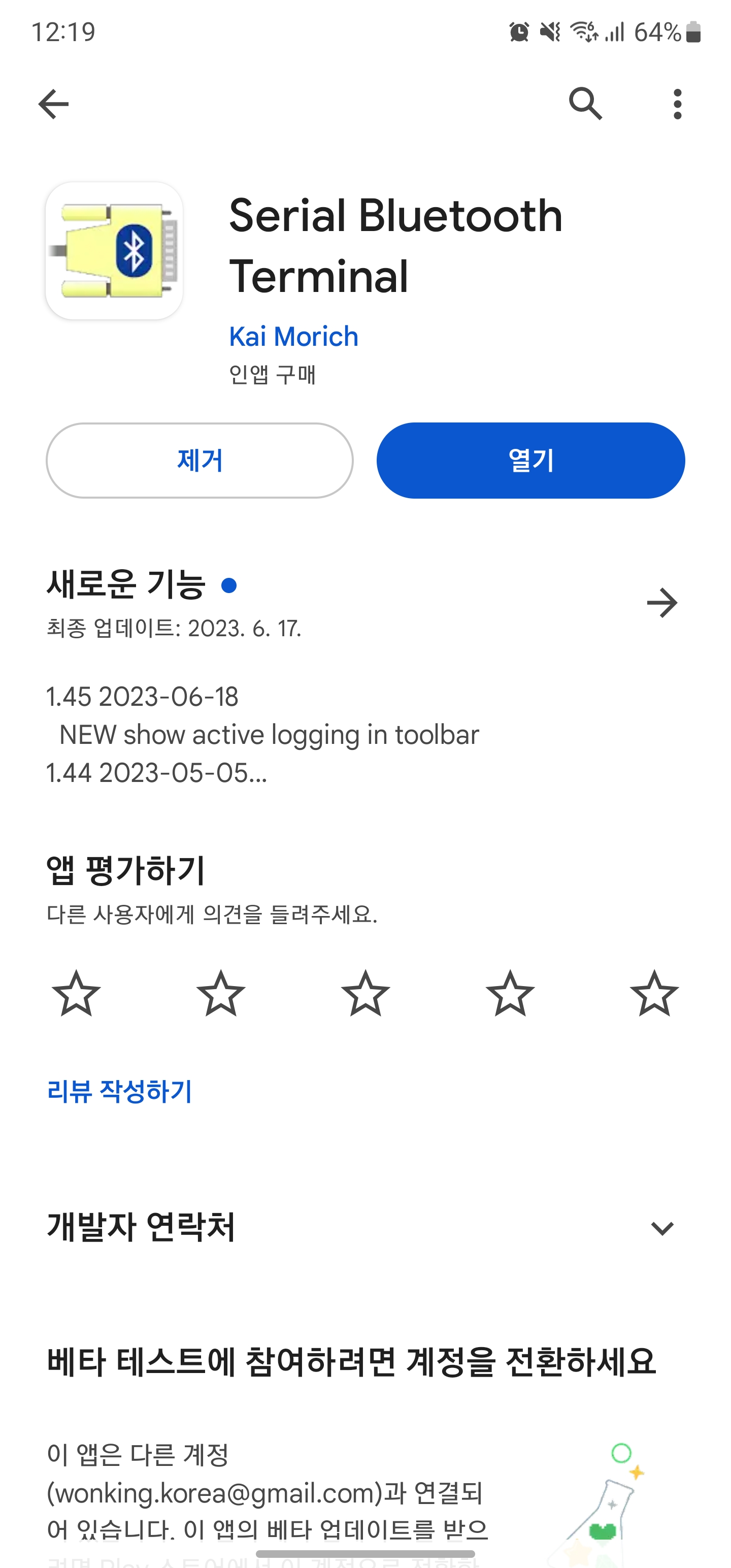

블루투스 터미널 검색 후 설치(안드로이드)

아이폰도 비슷한 어플 설피하면 연동 가능

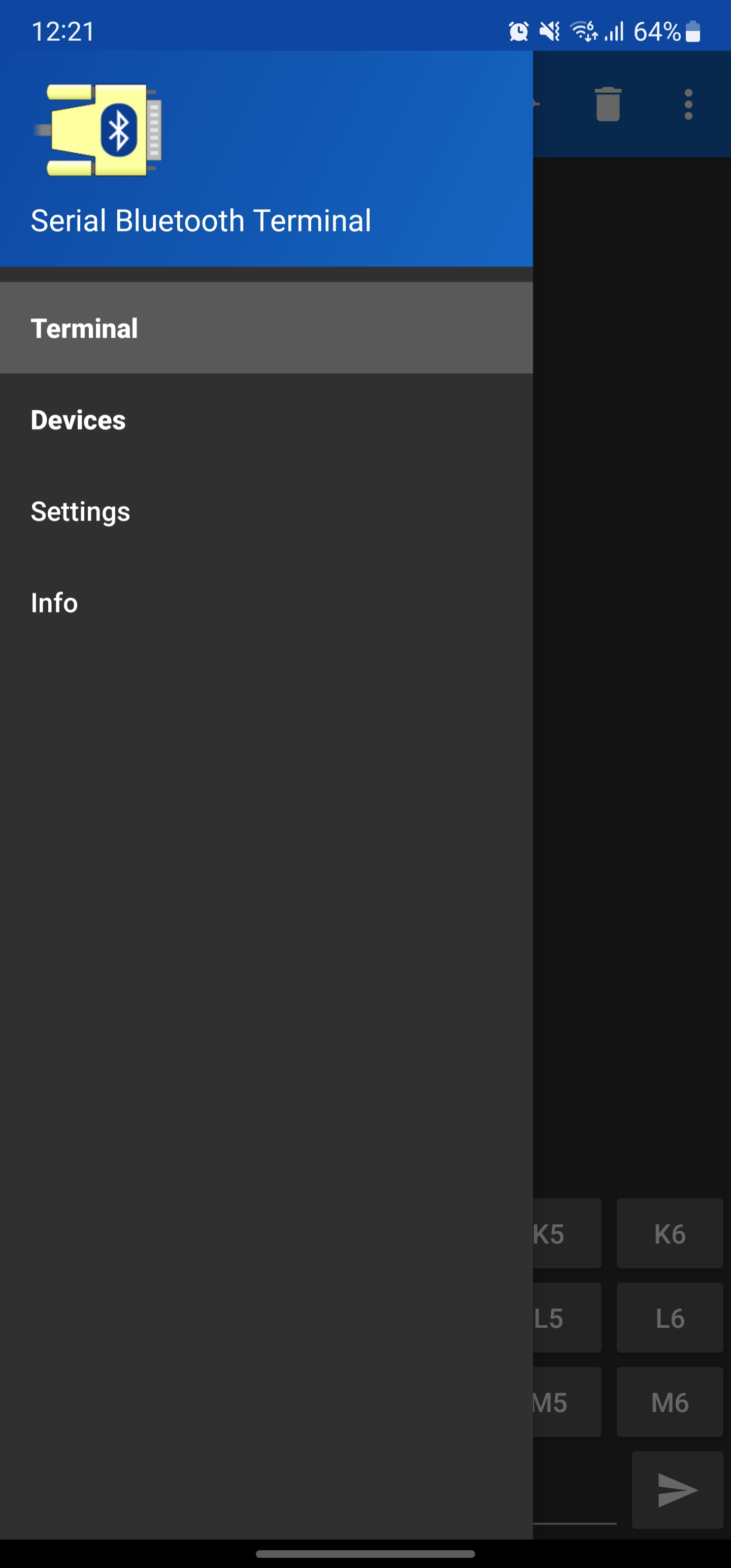

메뉴 확인

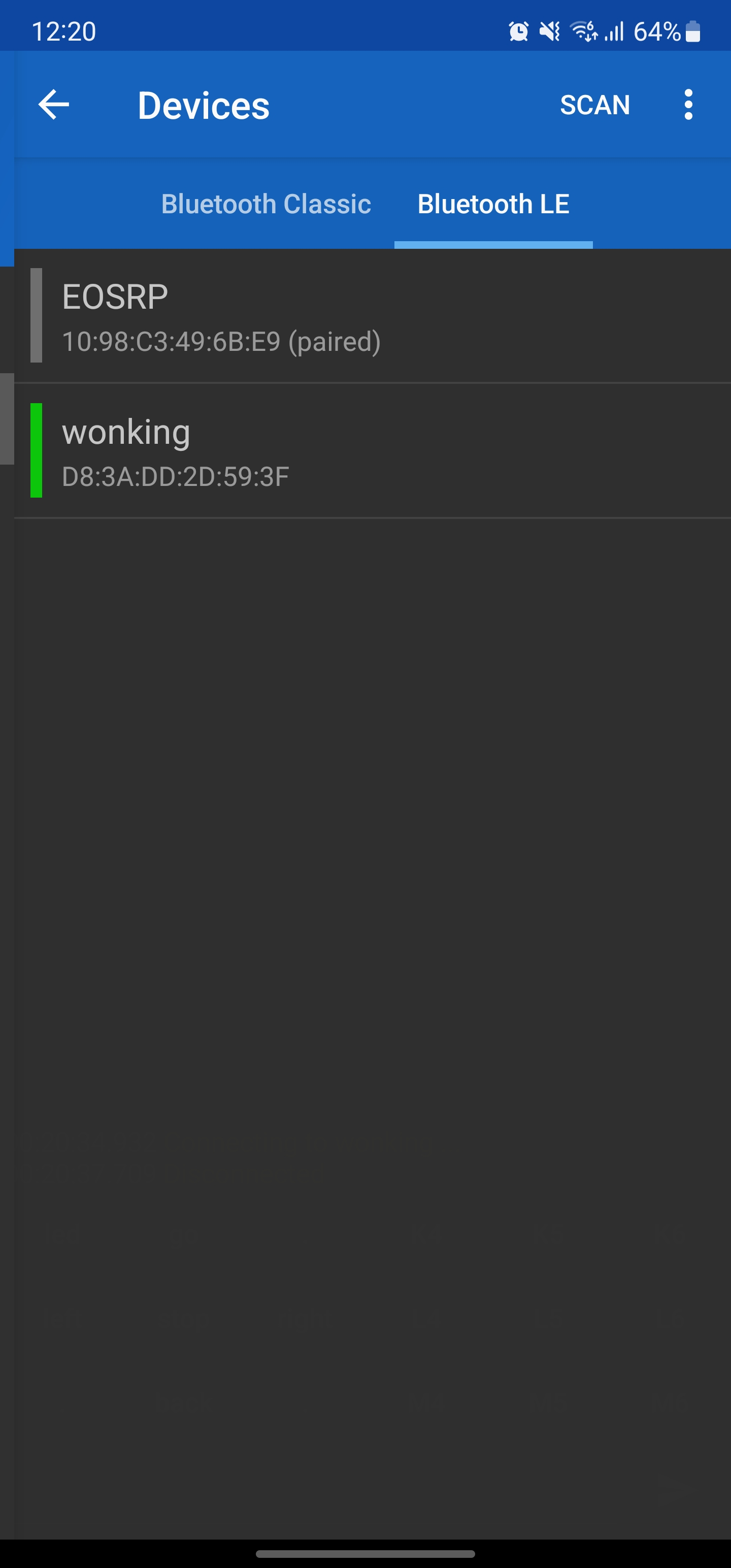

Devices에서 wonking 블루투스 잡기

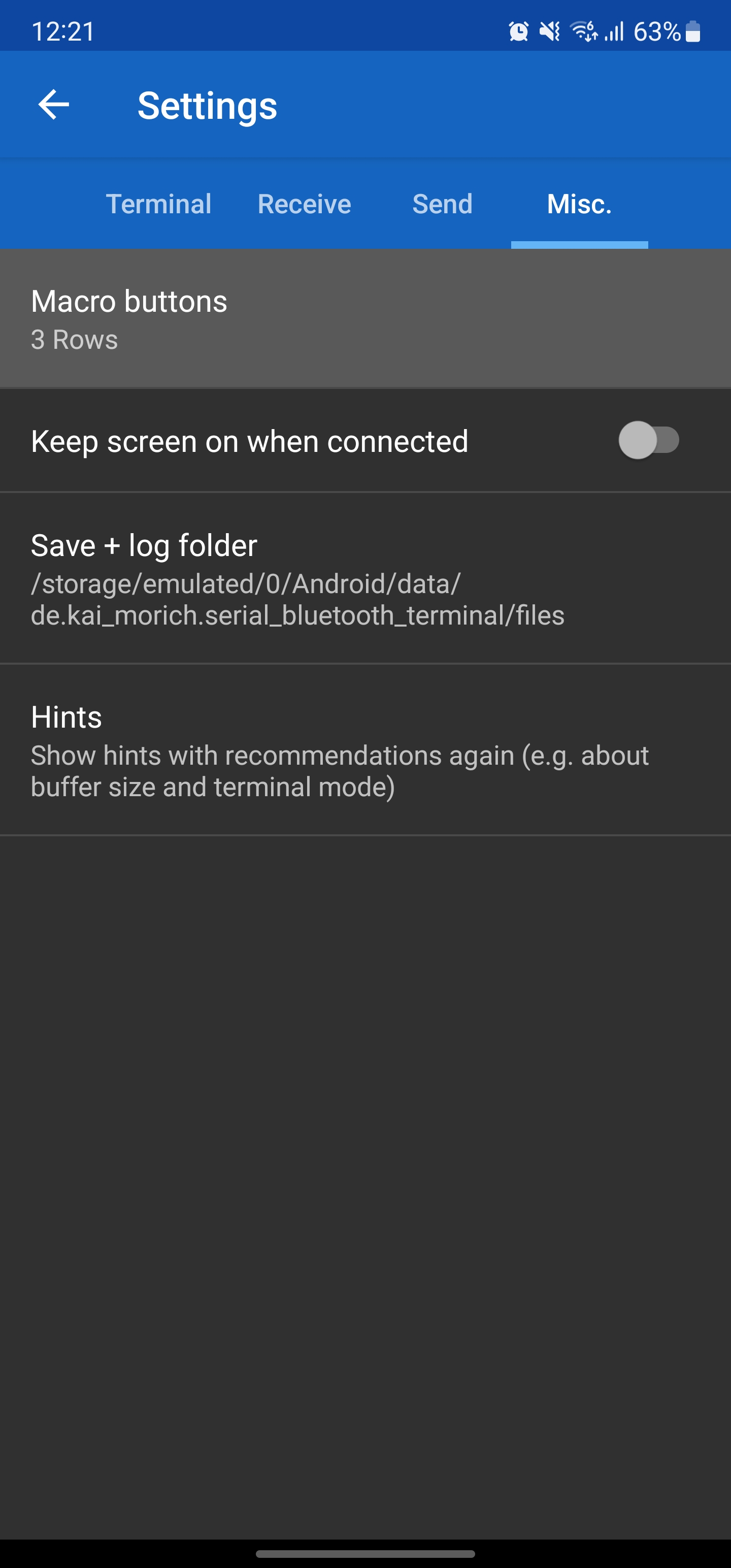

settings의 Misc 에서 Macro 3 Row 로 설정

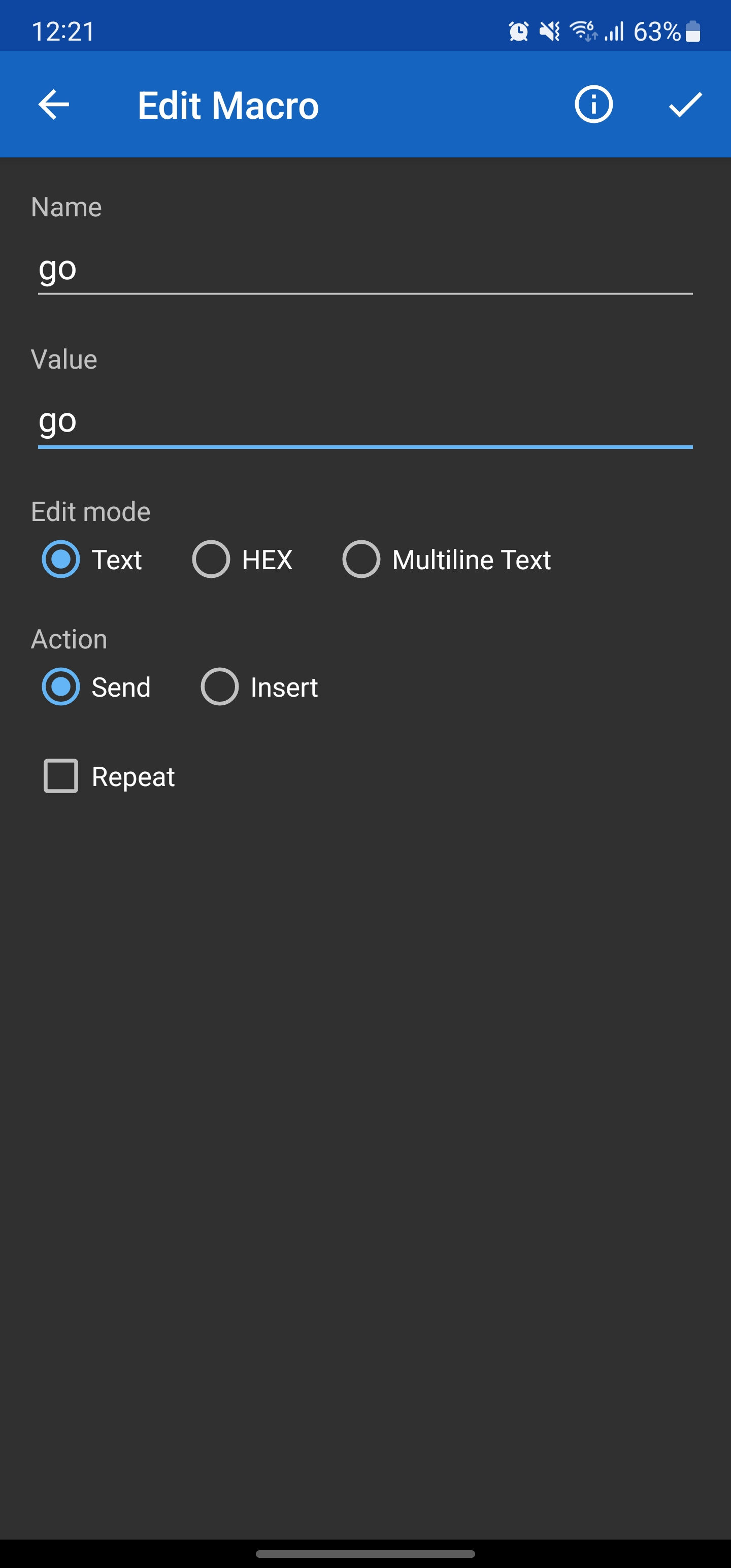

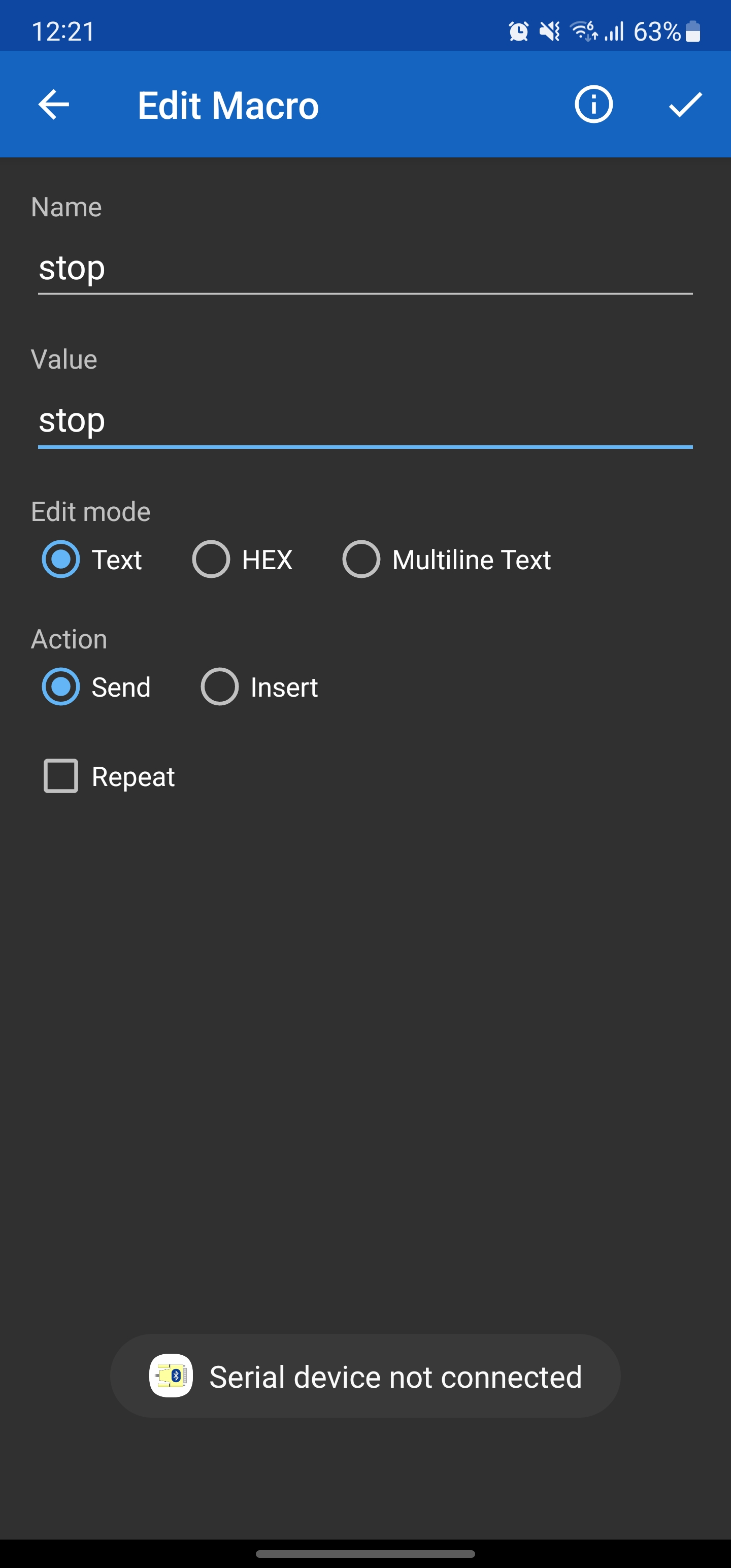

매크로키 길게 눌러서 위와 같은 배열 만들기

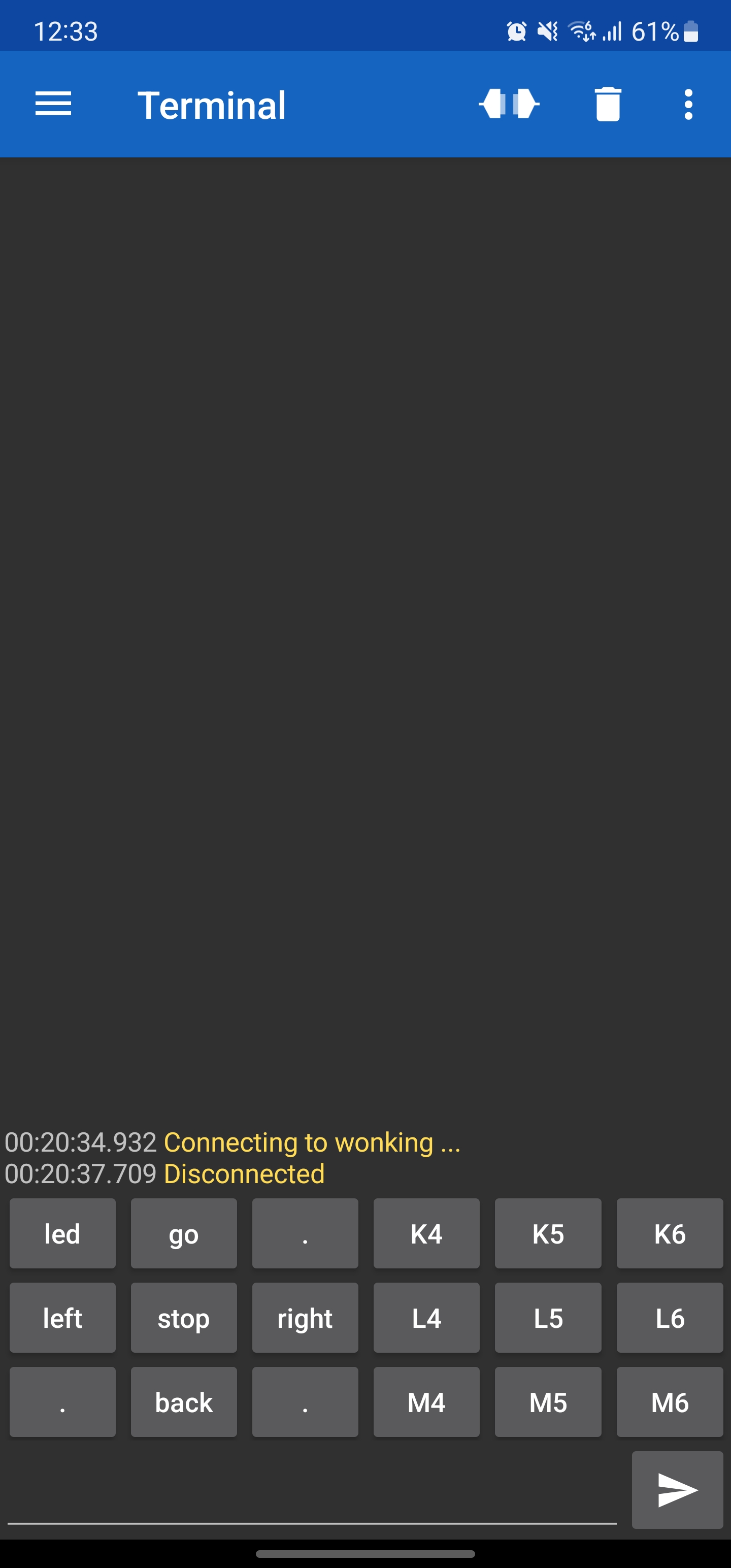

통신 확인 및 내장 LED 깜빡이는지 확인 할것





4단계. 라즈베리파이 회로 제작

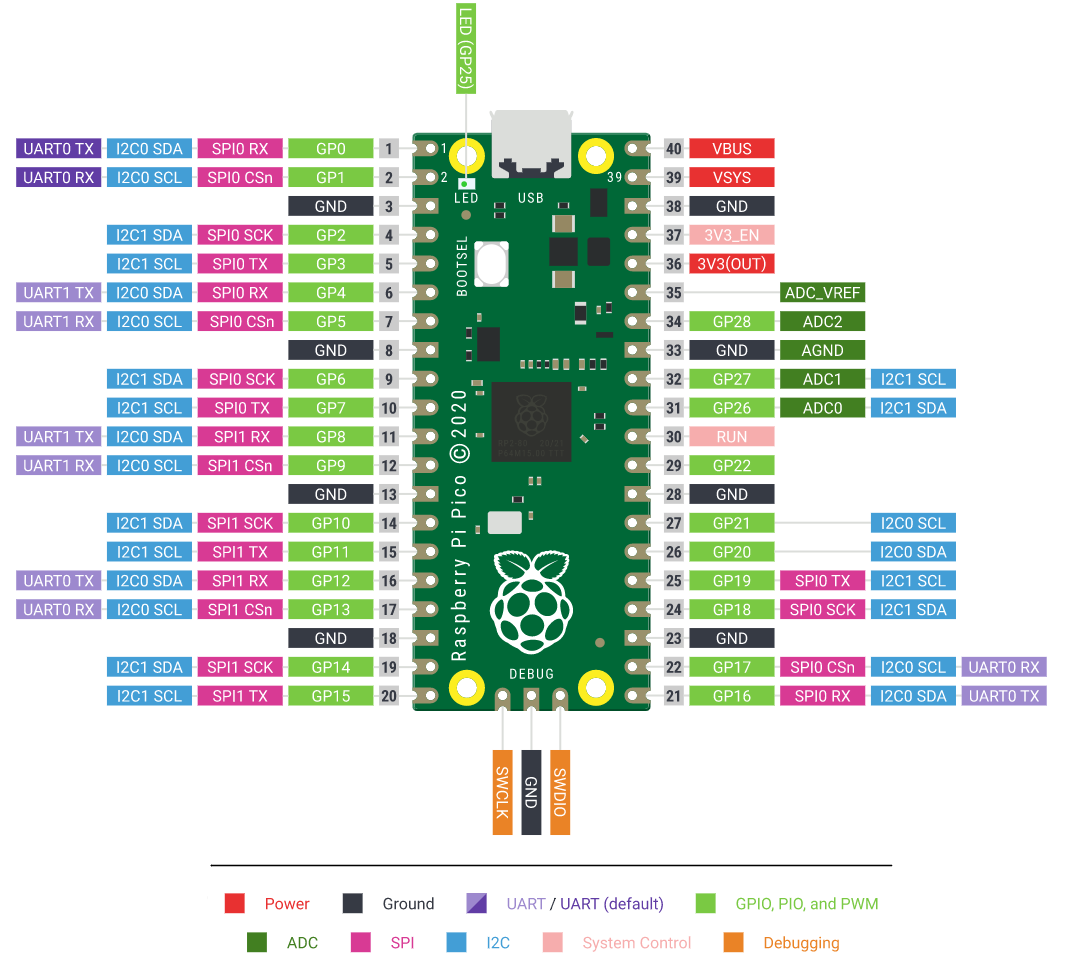

핀아웃 참고

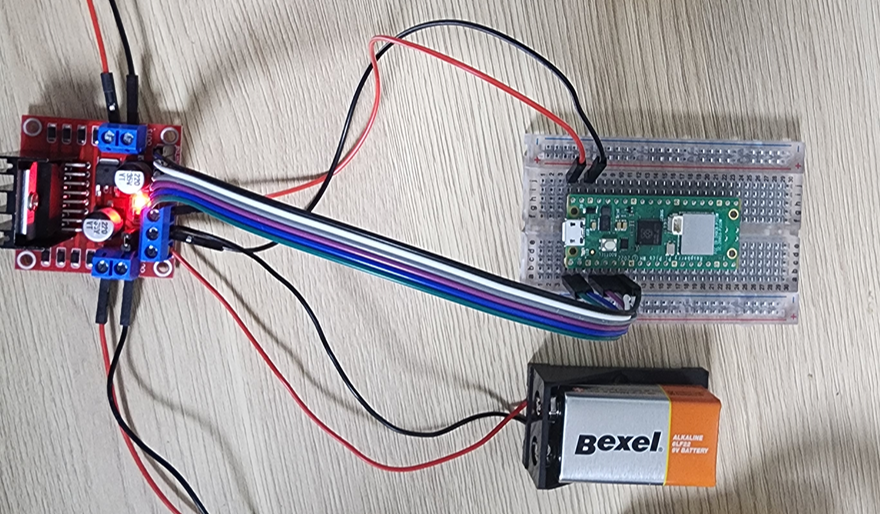

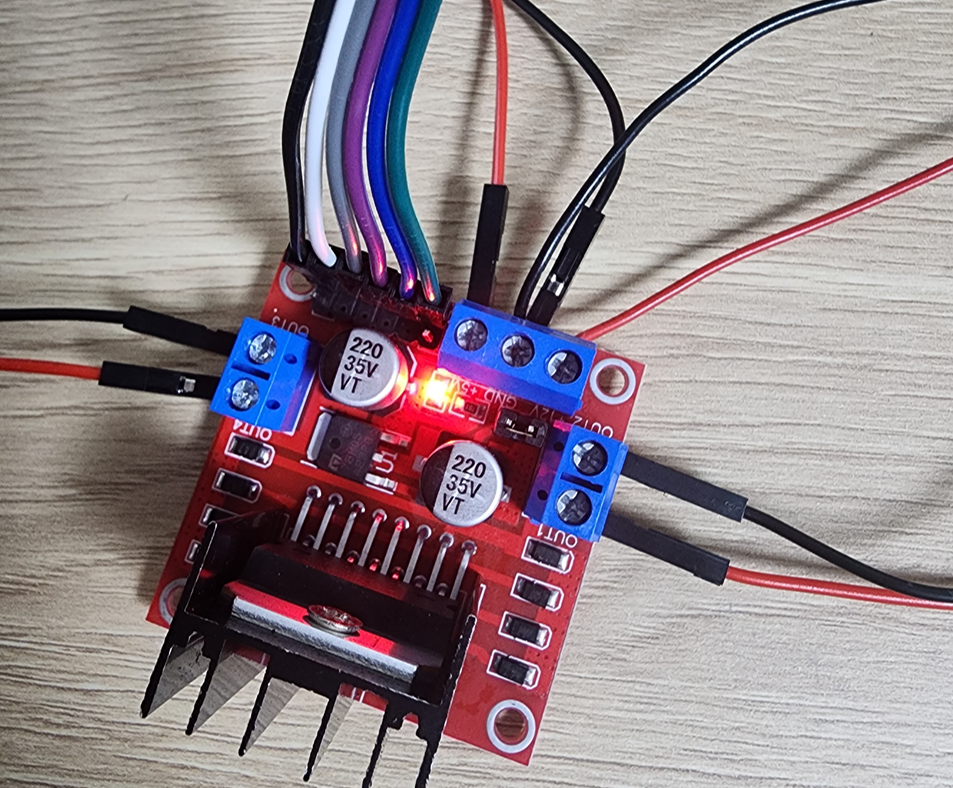

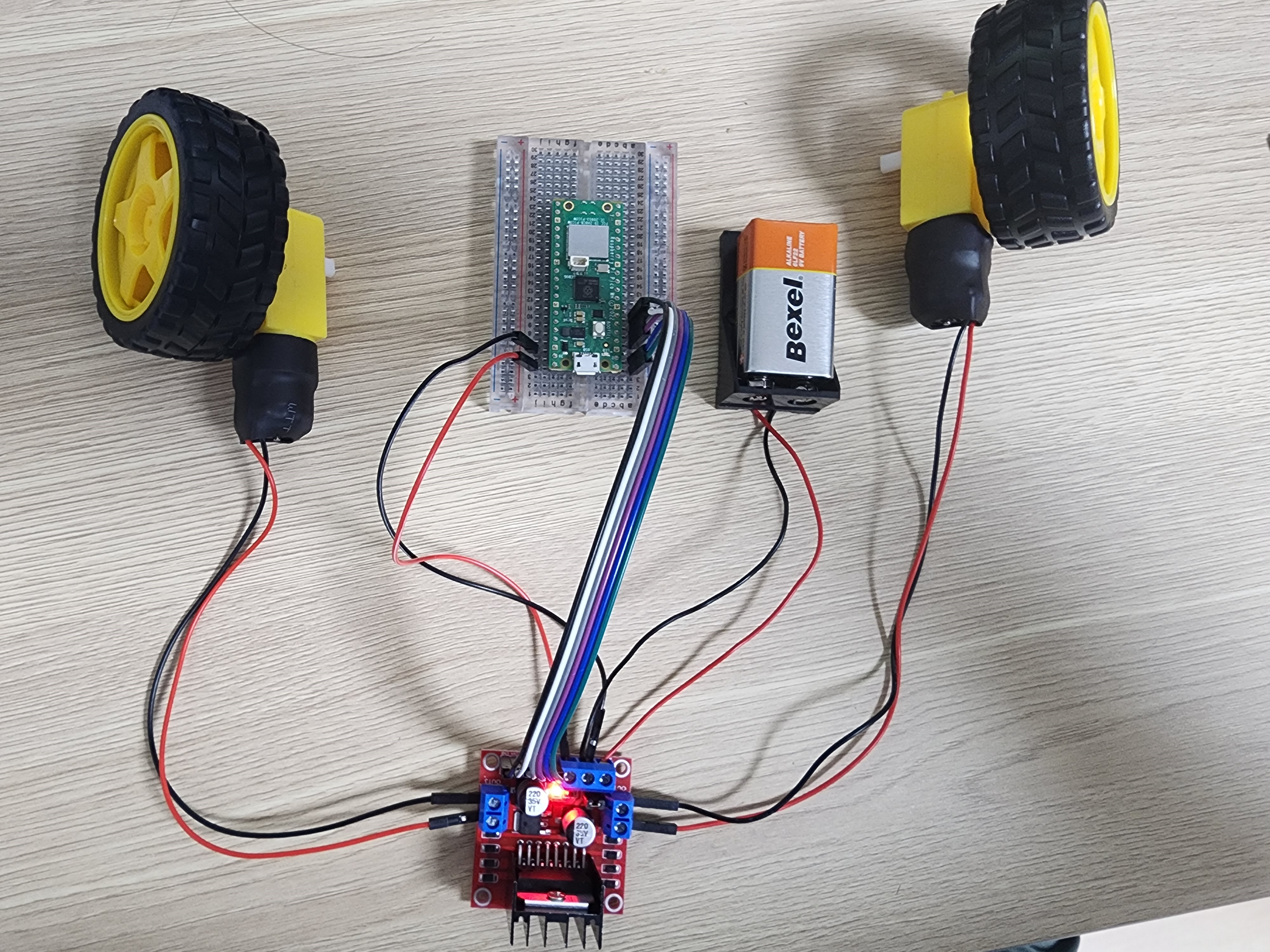

회로 연결 확인



https://microdigisoft.com/control-dc-motor-using-l298n-raspberry-pi-pico-micropython/



Control DC Motor using L298N-Raspberry Pi Pico-MicroPython | microdigisoft.com

This tutorial we will see how to control a DC motor Using L298N H-Bridge motor Driver module with Raspberry Pi Pico Board and MicroPython Programming.

microdigisoft.com

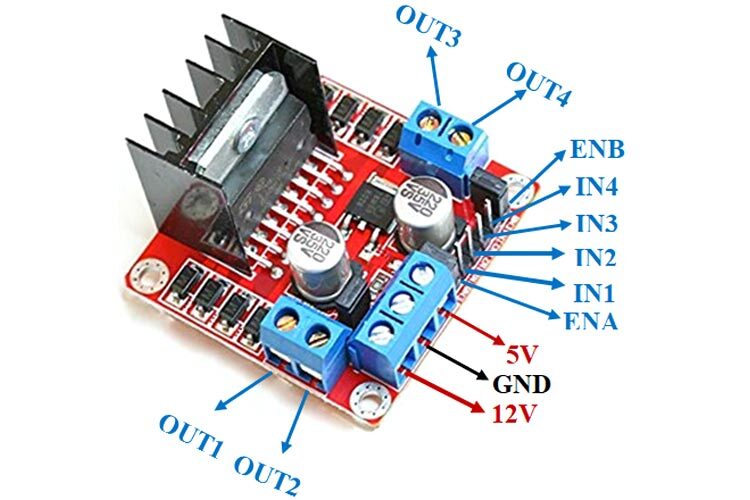

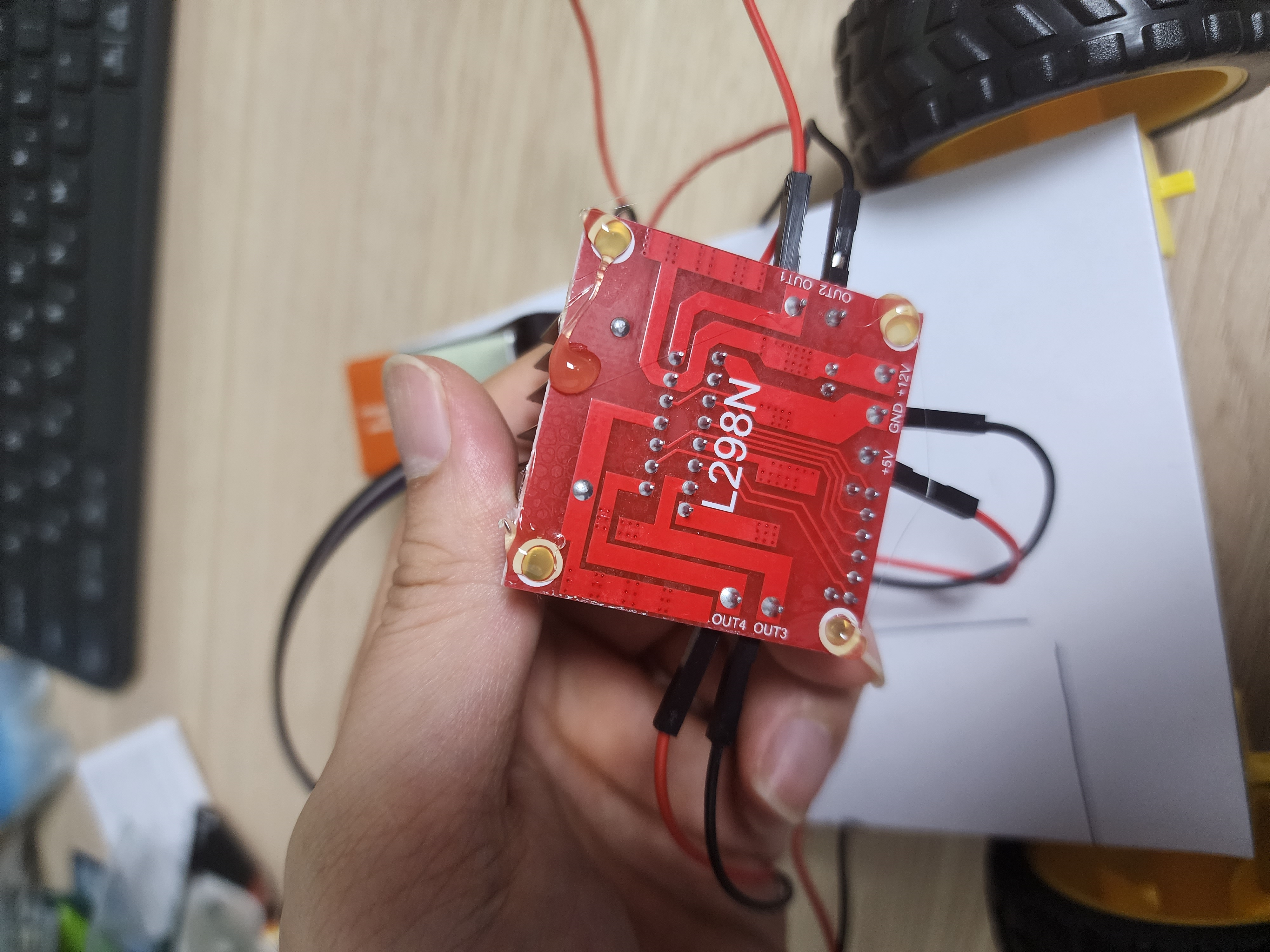

모터드라이버 L298n

ENA -=> GP 0

IN1 => GP1

IN2 => GP2

IN3 =. GP3

IN4 => GP4

ENB => GP5

m1 = Pin(1, Pin.OUT)
m2 = Pin(2, Pin.OUT)
m3 = Pin(3, Pin.OUT)
m4 = Pin(4, Pin.OUT)

en1 = Pin(0, Pin.OUT)
en2 = Pin(5, Pin.OUT)





9V 배터리 -> 드라이버 12V와 gnd 연결

피코 VBUS -> 드라이버 5 V와 GND 연결





5단계. 하드웨어 제작

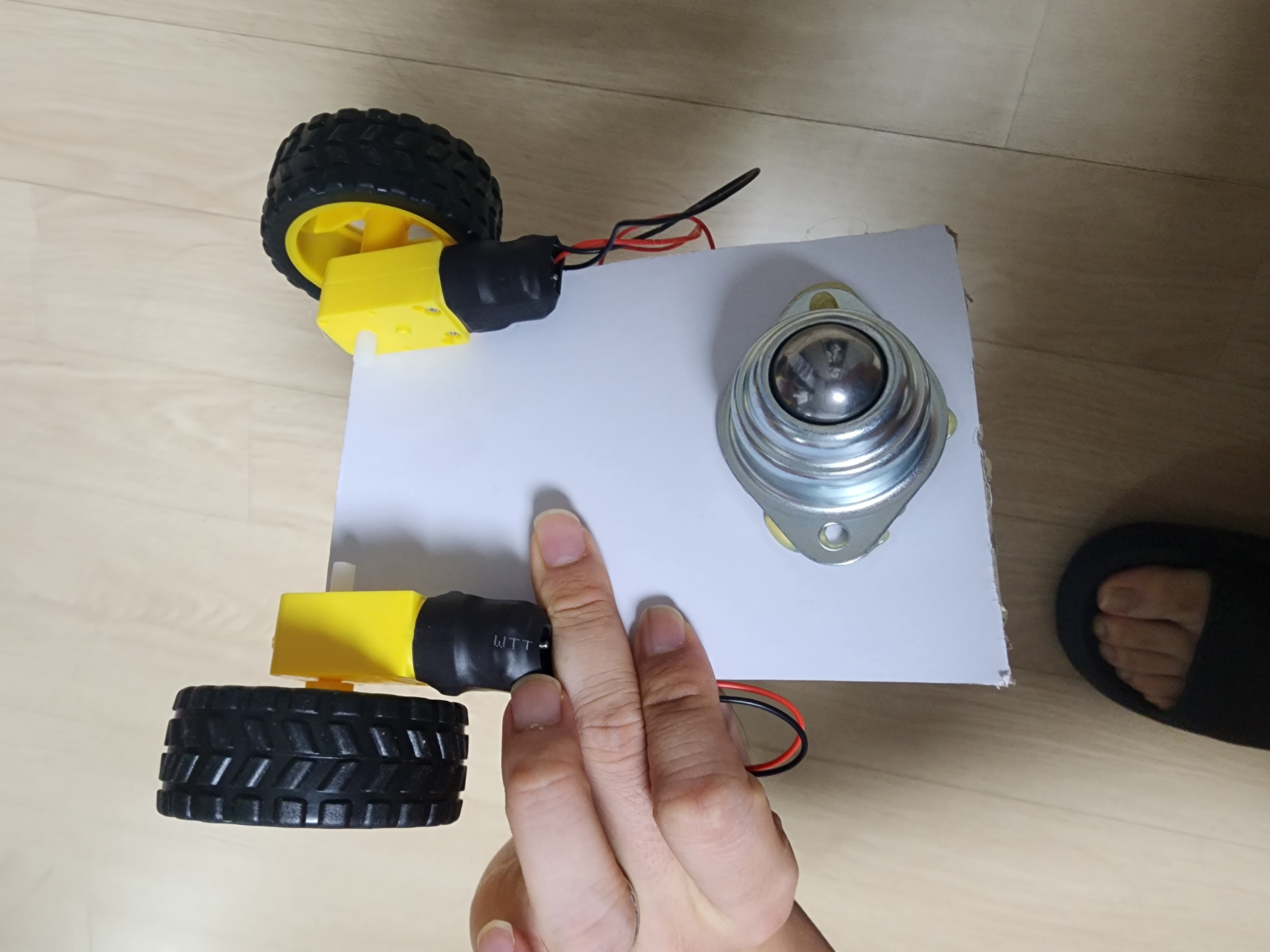

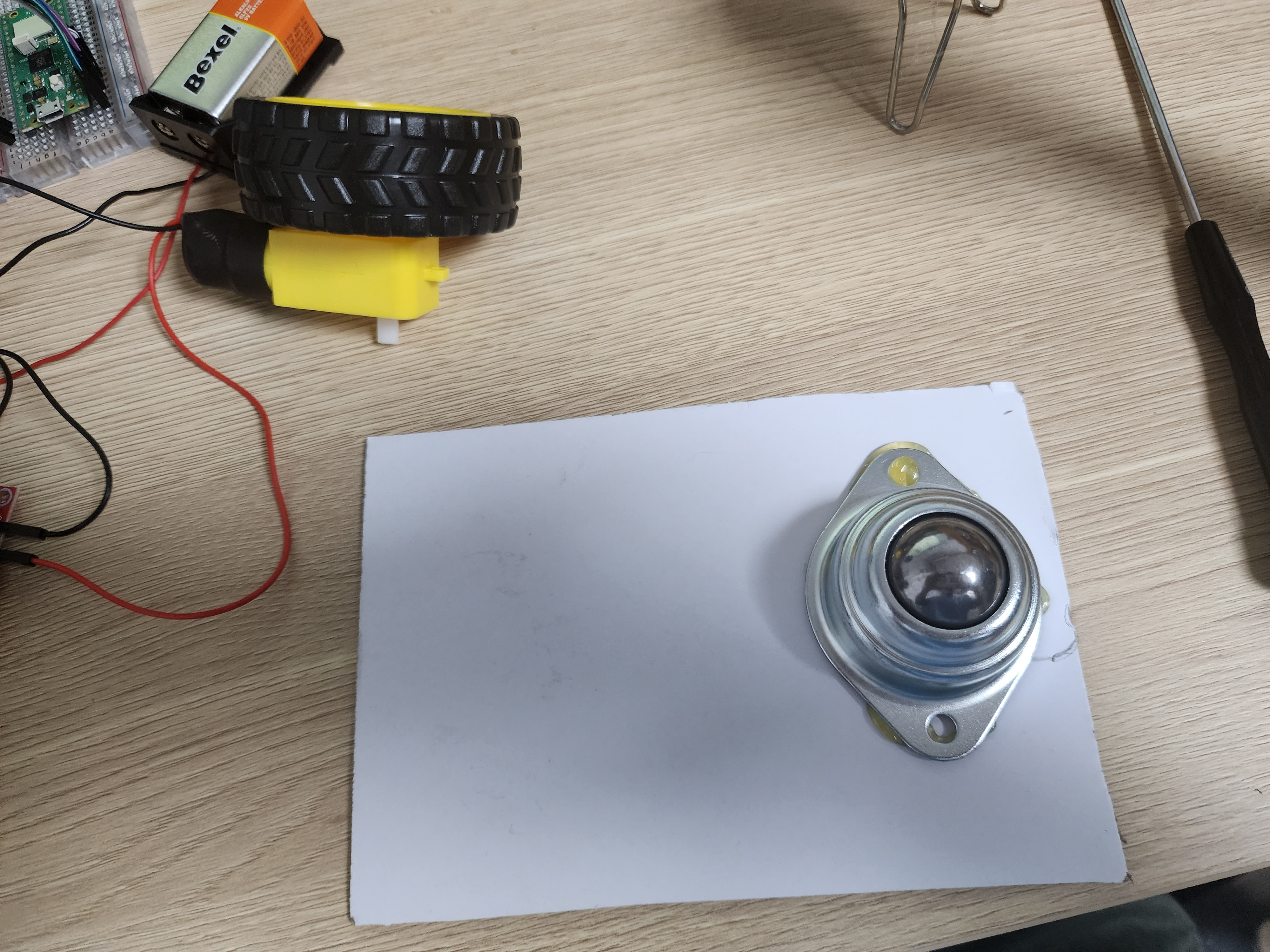

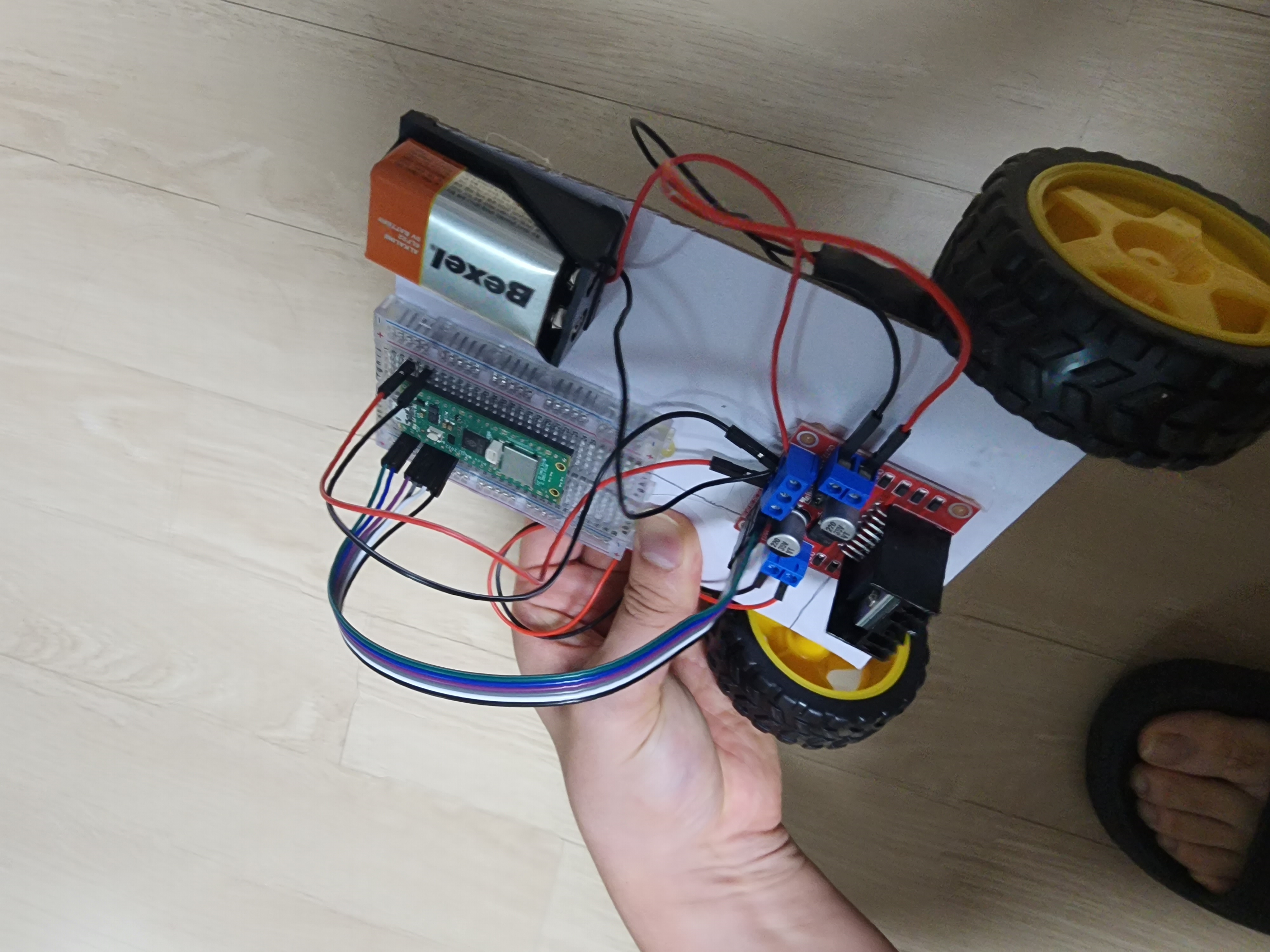

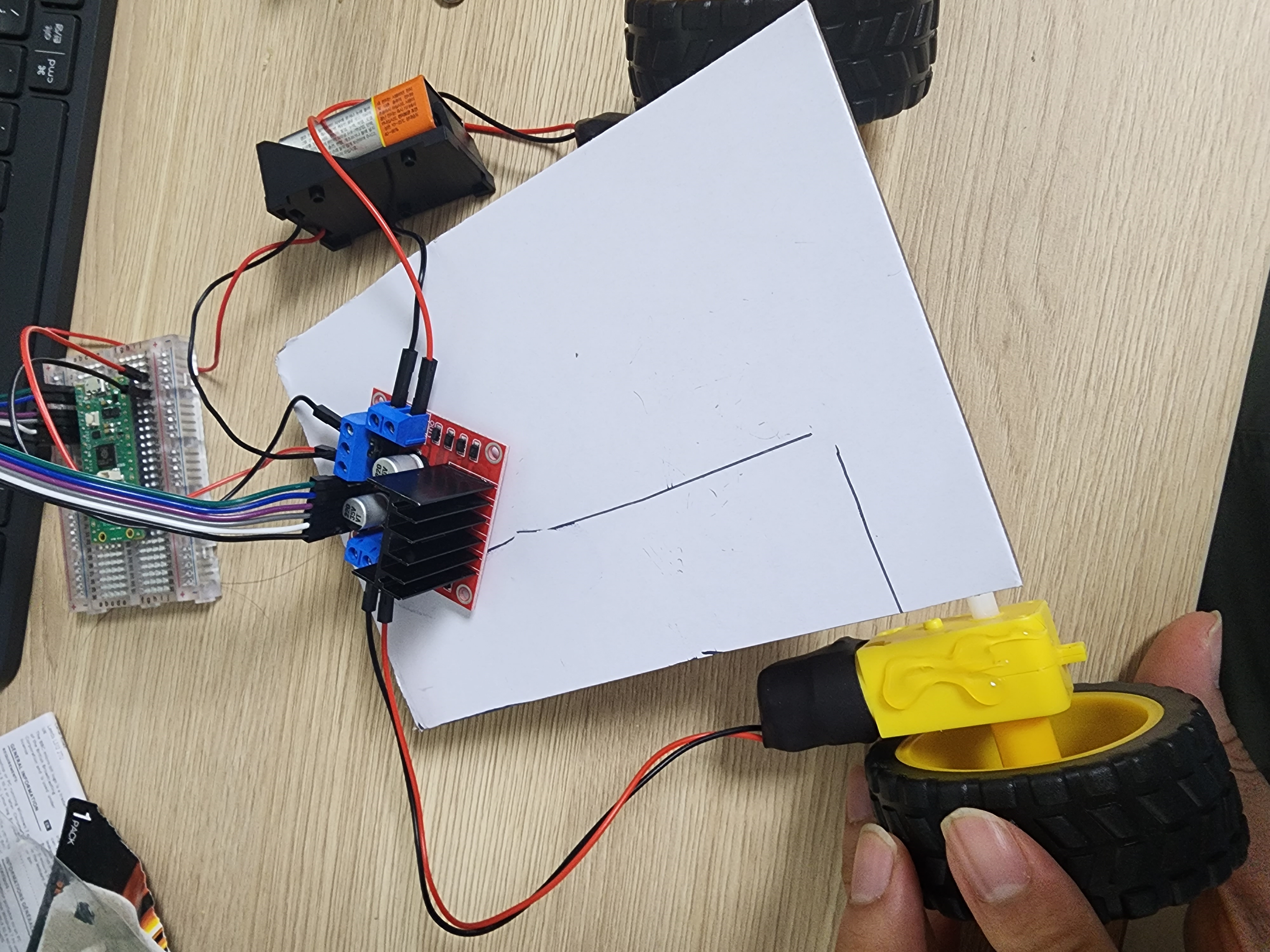

프로토 타입이라 간단하게 만들었다.

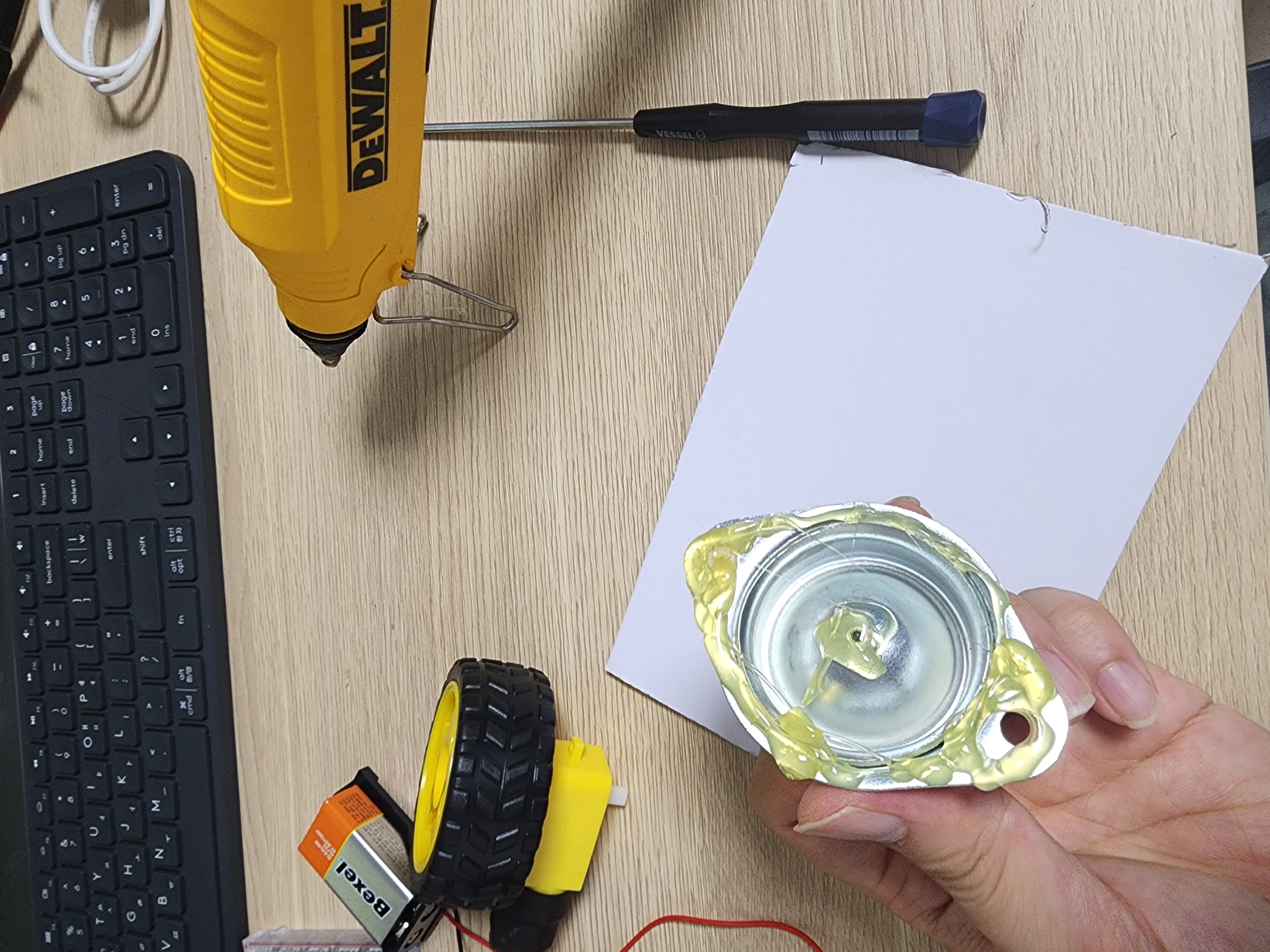

글루건도 전류 합선을 유발할 수 있으니 기판 프린트나 소켓이 없는 쪽으로 살짝만 묻혀준다.









완성

끝.
