재활용품을 활용한 음성인식 로봇팔 제작 프로젝트

[ AI 연계 메이커 연수 5일차 중등 ]

주강사 : 상암고등학교 교사 성원경

실습강사 : 서울인공지능고등학교 고성훈, 서울전자고등학교 홍성수



👉 수업 시작 전 사전과제

1. VSCODE 설치 후 파이썬 개발 환경 구축

Python 개발 환경 설정 (Visual Studio Code 활용)

2. 아나콘다 설치하기

[Python] - 아나콘다 설치 (Anaconda)

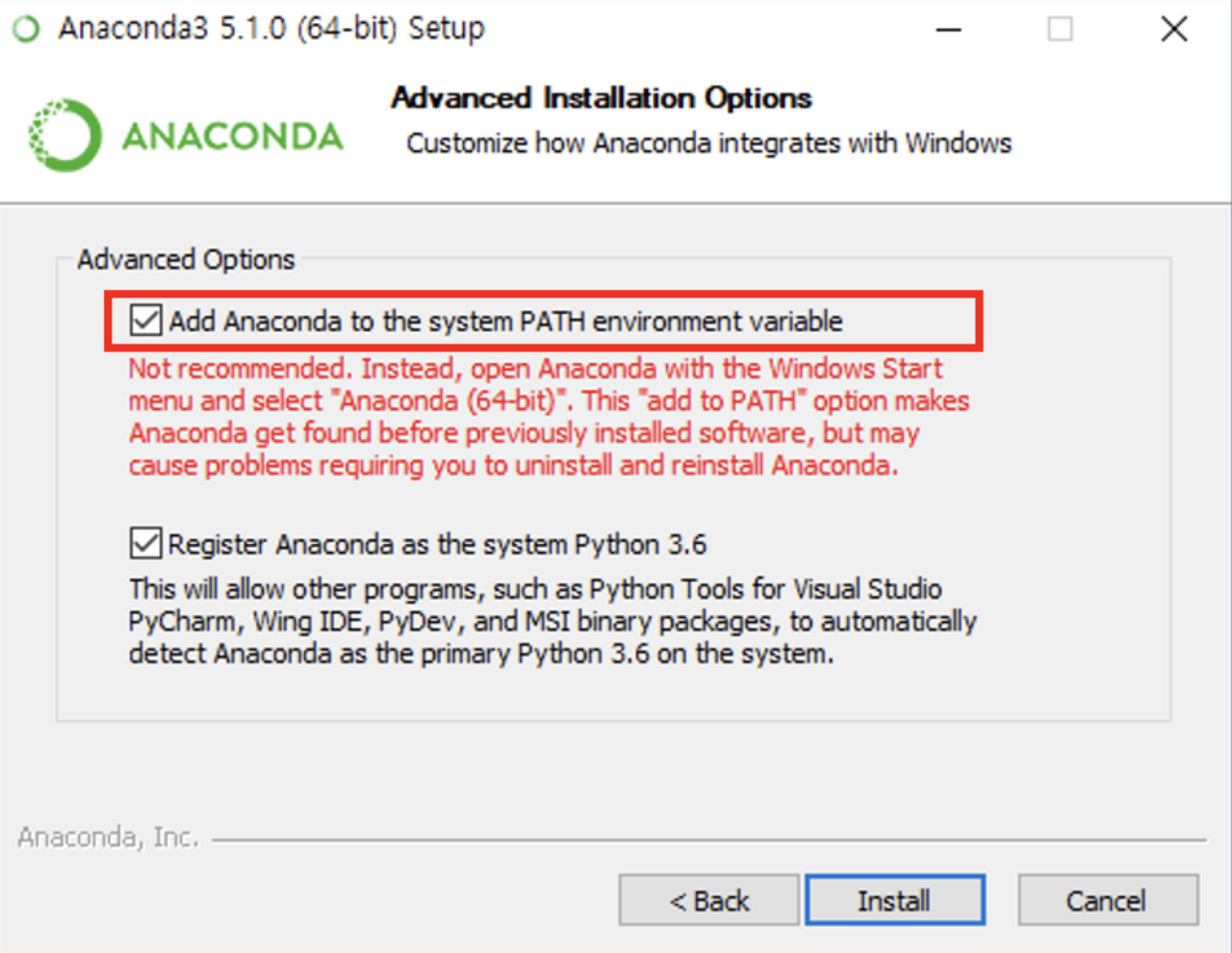

주의) 설치시 PATH enviroment variable에 꼭 클릭을 해주어야 한다. (그냥 다음 계속 누르기 금지)

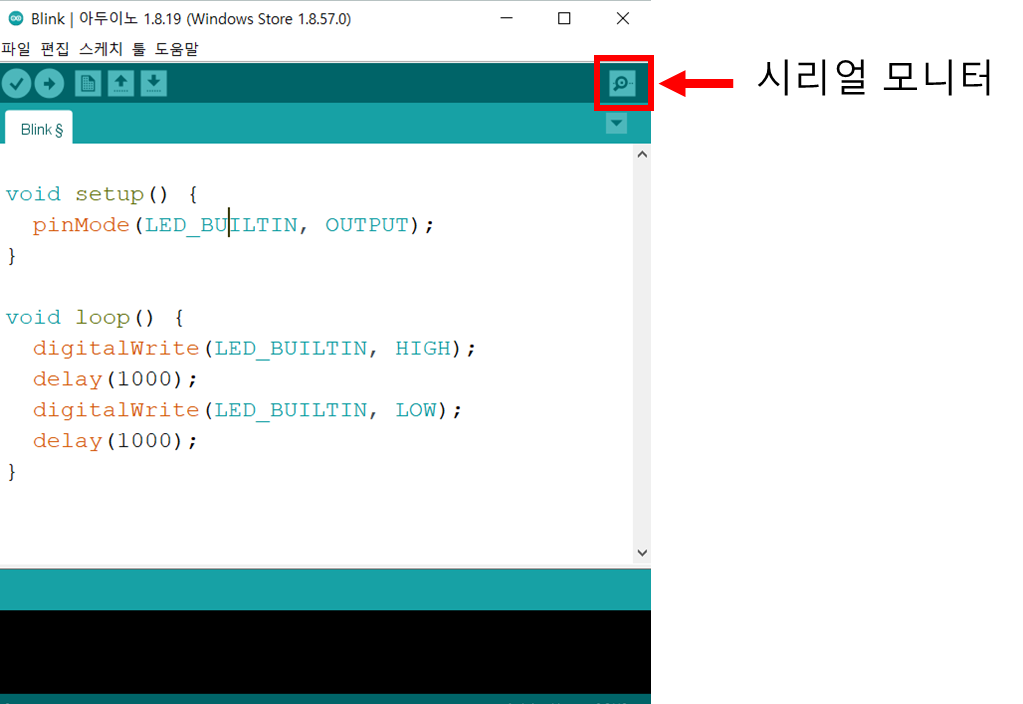

3. 아두이노 IDE 설치하기

[IoT] 아두이노 통합 개발 환경(Arduino IDE) 설치하는 방법

---

👋오늘 메이커 프로젝트 진행 방향

[오리엔테이션] AI 메이커 프로젝트의 이해

1. 프로젝트 목표 확인 및 팀 구성

2. 아두이노 - 서보모터 제어 실습

3. 재활용품을 활용한 로봇팔 하드웨어 제작

4. 음성 인식 모델 - 파이썬 - 아두이노 연동하기

5. 결과 공유 및 피드백

---

😄 수업 시작 전 체크 리스트 : 아래 링크 Click !

Enter the Code to Join & Vote on a Presentation - Mentimeter

---



오리엔테이션. AI 메이커 프로젝트에 대한 이해





1단계.  프로젝트 목표 확인 및 팀 구성



스마트폰 <-> 사진 기록은 아래 링크 활용

https://pythonkorea.com/61

사진, 영상 임시 공유 폴더(PC <-> 스마트폰)



팀 구성 및 과제 제출처

230708 - 과학전시관 로봇팔 만들기 문서 공유(중등)





2단계.  아두이노 서보모터 제어

실습 1.   서보모터 1개 제어하기

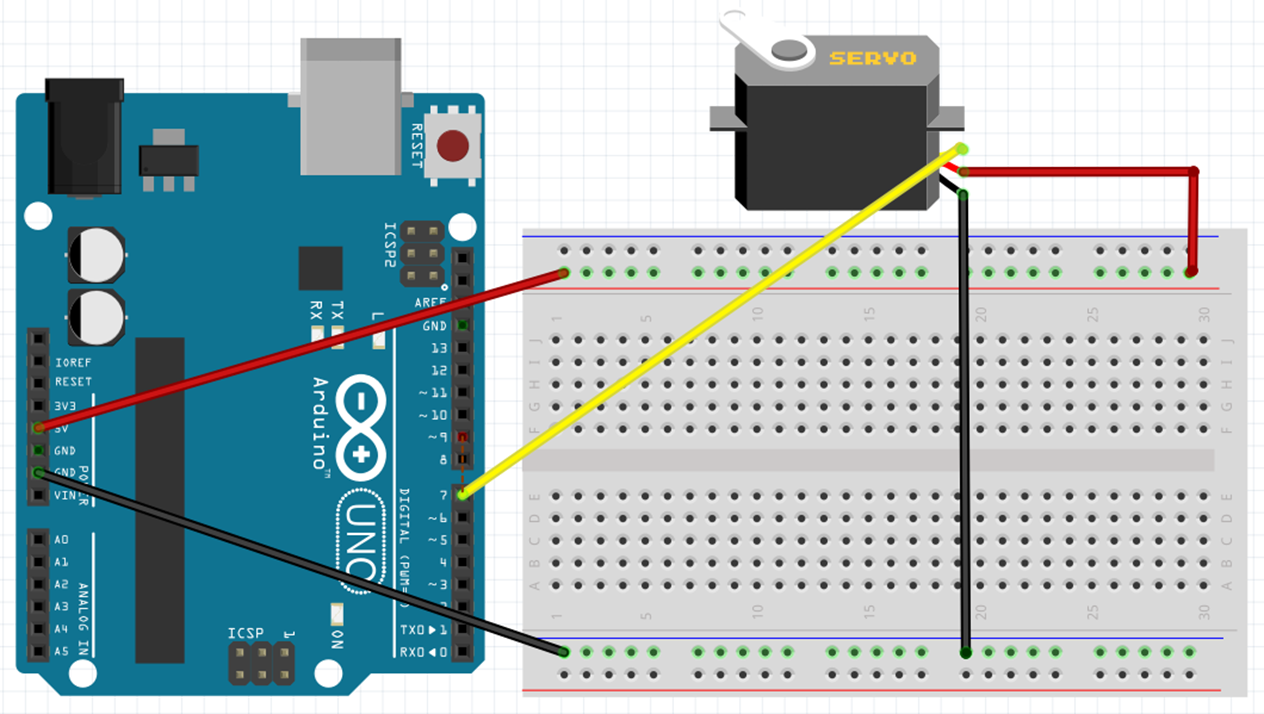

 - 회로

- 코드 원본

#include <Servo.h>

Servo servo;
int value = 0;

void setup() {
  servo.attach(7);
}

void loop() {
    value = 0;
    servo.write(value);
    delay(500);

    value = 90;
    servo.write(value);
    delay(500);

    value = 179;
    servo.write(value);
    delay(500);
}



실습 2.   서보모터 2개 시리얼 통신으로 제어하기

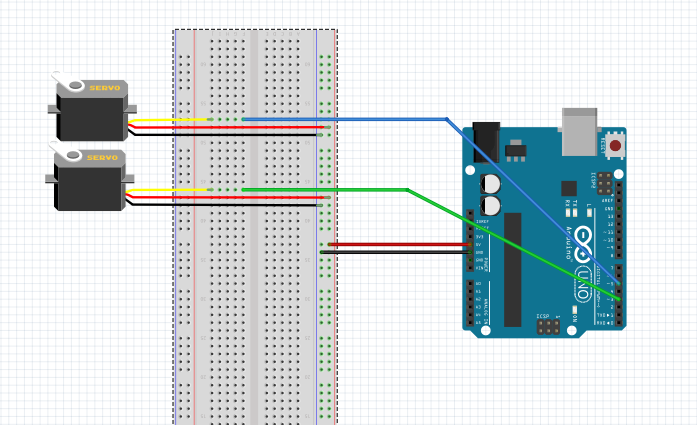

- 회로

- 코드

#include <Servo.h> //헤더파일 포함

Servo servo1; //servo1 변수 선언
Servo servo2; //servo2 변수 선언

int motor1 = 3; //motor1을 입출력 3번 핀에 연결
int motor2 = 5; //motor2을 입출력 5번 핀에 연결
int angle1 = 90; //초기 각도값 설정
int angle2 = 90; //초기 각도값 설정

void setup() {
  servo1.attach(motor1); //servo1에 입출력 3번 핀을 지정
  servo2.attach(motor2); //servo2에 입출력 5번 핀을 지정
  Serial.begin(9600); //시리얼 모니터 사용
  Serial.println("Enter the w,a,s,d ");
}
void loop() {
  if(Serial.available()) //시리얼 통신이 가능할 경우
  {
    char input = Serial.read(); //시리얼 모니터 입력 값을 읽어옴
    if(input =='w') //입력값이 W일 경우
    {
      Serial.print("+30");
      for(int i = 0; i <30; i++) // 30번 반복
      {
        angle1 = angle1 + 1; // angle1의 값에 1씩 30번을 더함
        if(angle1 >=180) // angle1이 180보다 커지거나 같아질 경우
        angle1 = 180; // angle1을 180으로 고정
        servo1.write(angle1); // servo1을 angle1 값에 맞추어 동작
        delay(10);
      }
      Serial.print("\t\t");
      Serial.println(angle1);
    }
    else if(input =='a') //입력값이 a일 경우
    {
      Serial.print("+30");
      for(int j = 0; j <30; j++)
      {
        angle2 = angle2 + 1;
        if(angle2 >=180)
         angle2 = 180;
        servo2.write(angle2);
        delay(10);
      }
      Serial.print("\t\t");
      Serial.println(angle2);
    }
     else if(input == 's') //입력값이 s일 경우
     {
      Serial.print("\t-30\t");
      for(int i = 0; i <30; i++) // 30번 반복
      {
        angle1 = angle1 -1; // angle1의 값에 1씩 30번을 빼기
        if(angle1 <= 0) // angle1이 0보다 작아지거나 같을 경우
        angle1 = 0; // angle1을 0으로 고정
        servo1.write(angle1); // servo1을 angle 값에 맞추어 동작
        delay(10);
      }
      Serial.println(angle1);
     }
     else if(input == 'd')  //입력값이 d일 경우
     {
      Serial.print("\t-30\t");
      for(int j = 0; j <30; j++)
      {
        angle2 = angle2 -1;
        if(angle2 <= 0)
        angle2 = 0;
        servo2.write(angle2);
        delay(10);
      }
      Serial.println(angle2);
     }
  }
}



- 코드 업로드 후 시리얼 모니터에서 코드 동작 확인 -> 서보모터 2개 동작 확인



그 외에 3축, 4축 서보모터에 제어 코드와 위 코드 상세 설명은 아래 링크 확인.

http://pythonkorea.com/48

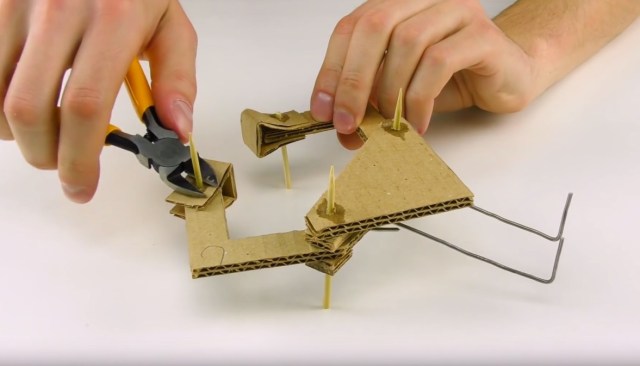

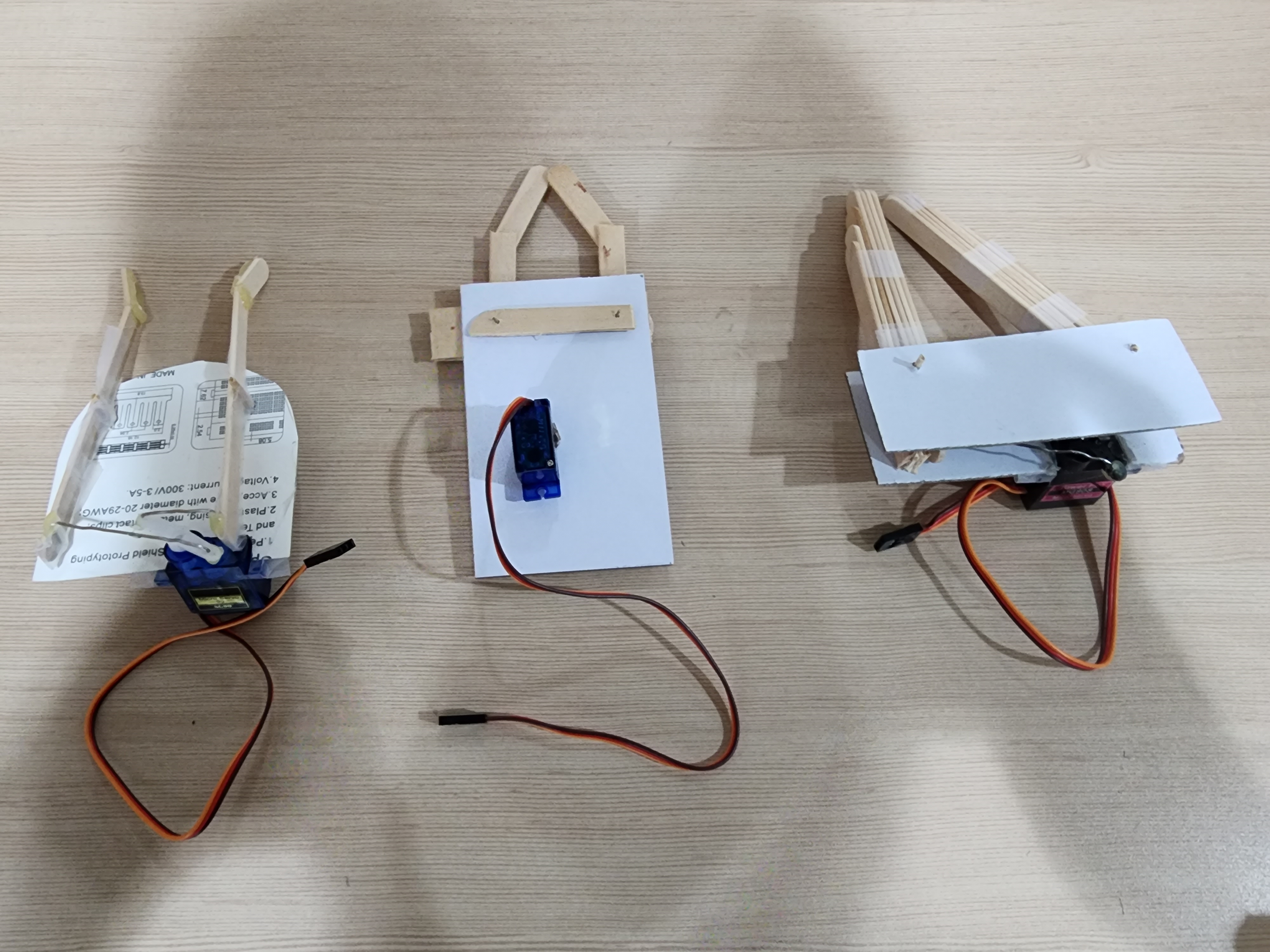

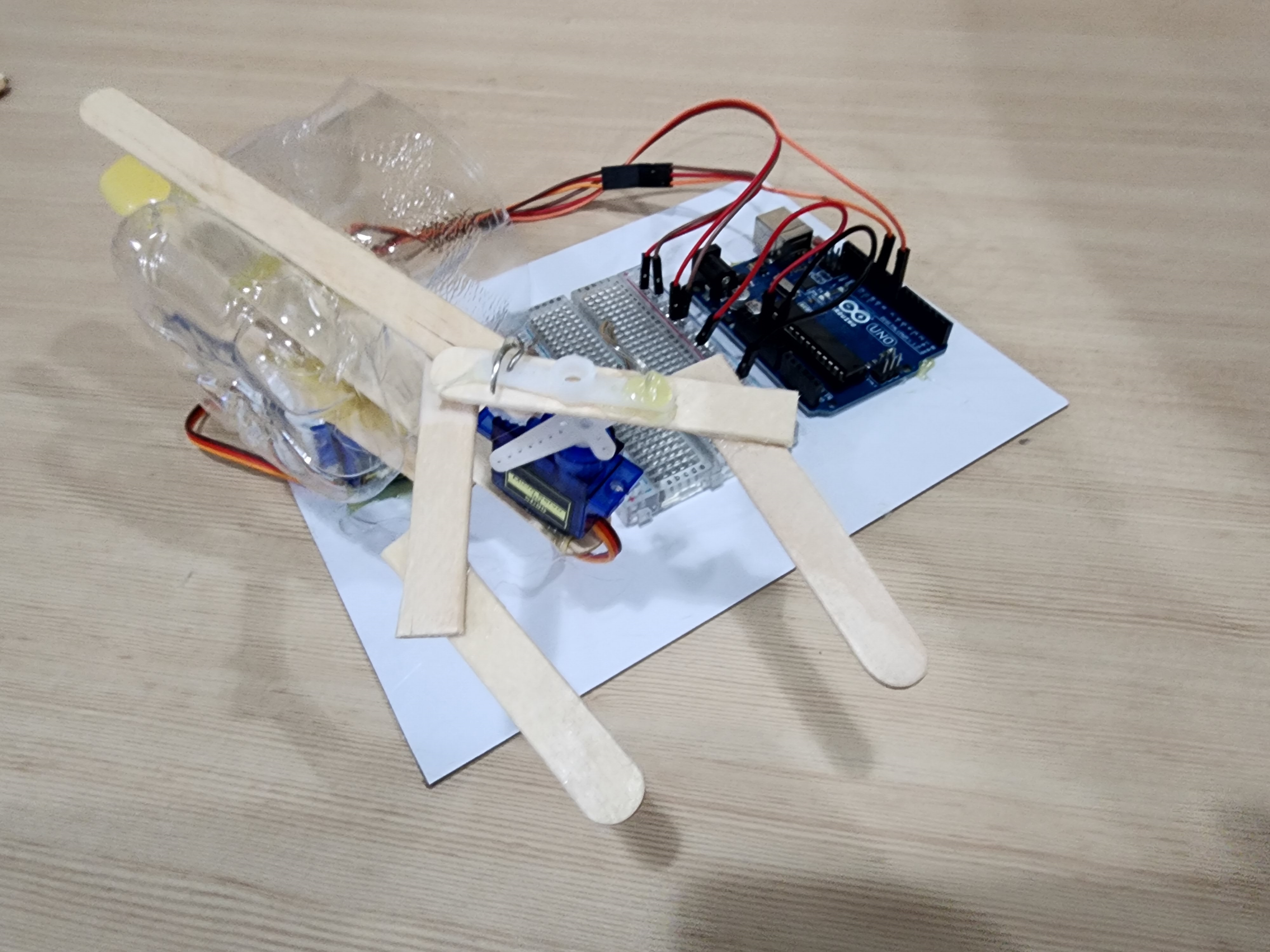

3단계.  재활용품을 활용한 로봇 하드웨어 제작

- 앞에 주어진 재료를 활용하여, 로봇팔 하드웨어를 제작하시오.
- 본인이 가지고 온 재활용품을 활용하여 하드웨어 제작 가능합니다.
- 글루건을 사용 할때는 화상의 위험이 있으니 주의합니다.
- 아이스크림 바에 송곳으로 구멍을 뚫을 때는 테이프를 붙여서 뚫어서 금가지 않도록 합니다.
- 구멍에는 이쑤시개나 클립을 롱로즈로 펴서 꼿아서 회전축을 만든 뒤 니퍼로 나머지 부위를 잘라줍니다.



4단계. 음성 인식 모델 - 파이썬 - 아두이노 연동하기



🤓혹시 파이썬 가상환경에 대한 이해가 없다면 아래 자료 확인(그림 클릭)



VSCODE  터미널 가상환경(python3.6버전 및 pyaudio 패키지 설치) 생성 명령어

# 파이썬 3.7버전 가상환경 생성 및 활성화
conda create -n pyaudio37 python=3.7
y
conda activate pyaudio37

# 필요 패키지 설치
pip install pyaudio
pip install SpeechRecognition

# 동작 테스트
python test.py # 현재 코드가 있는 파일명, 각자 다를 수 있음.



음성테스트 코드 : test.py

import speech_recognition as sr

# 인스턴스 생성
r = sr.Recognizer()

# 마이크 설정
microphone = sr.Microphone(sample_rate=16000)

# 마이크 소음 수치 반영
with microphone as source:
    r.adjust_for_ambient_noise(source)
    print("주변 소음 수치 {}".format(r.energy_threshold))

# 음성 수집해서 텍스트로 변환
with microphone as source:
    print("말씀하세요.")
    result = r.listen(source)
    text = r.recognize_google(result, language='ko')

#변환된 텍스트 출력
print(text)

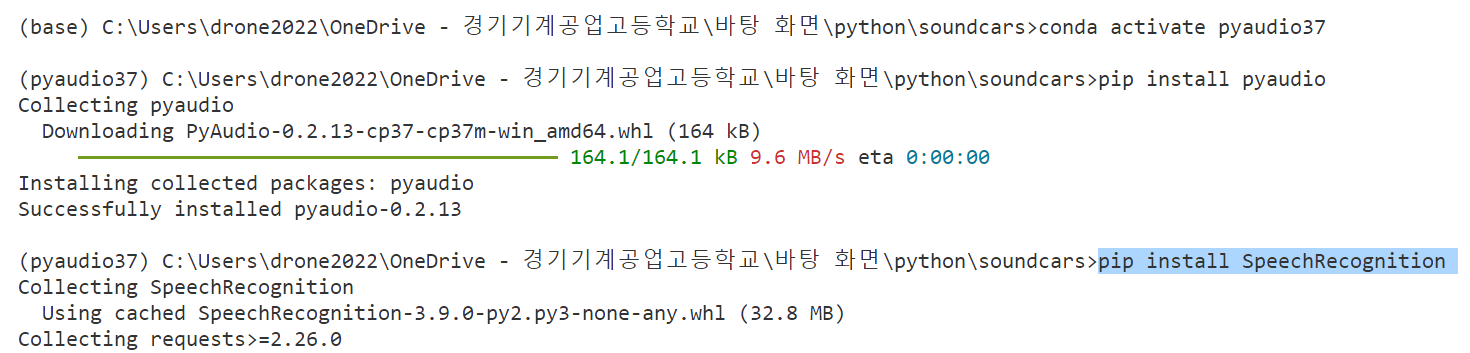

- 가상환경 활성화 및 패키지 설치 화면 예시

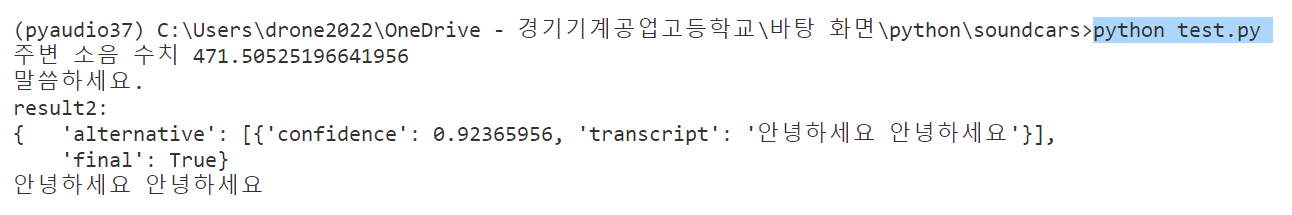

- 테스트 화면 : 내장 혹은 외장 마이크 있어야 함



- 아두이노와 파이썬 음성인식 시리얼 통신 연결 코드 : 아두이노 포트  COM7 부분과 보내는 신호 갯수 및 종류 변경해서 써야 함.

예시 : ser.write(b'z') -> ser.write(b'a')

import speech_recognition as sr
import time
import serial
ser = serial.Serial('COM7',9600)
r = sr.Recognizer()
microphone = sr.Microphone(sample_rate=16000)
try:
    while True:
        with microphone as source:
            r.adjust_for_ambient_noise(source)
            print("소음수치 {}".format(r.energy_threshold))
        with microphone as source:
            text=None
            print("말씀하세요.")
            result = r.listen(source)
            try:                    #음성 인식이 잘 안될 경우 UnknownValueError 예외가 발생, 예외 처리 추가(시작)
                text = r.recognize_google(result, language='ko') #UnknownValueError 발생 코드
                print(text)
                if '왼' in text:
                    ser.write(b'z')
                    print('왼쪽으로.')
                elif '오' in text:
                    ser.write(b'c')
                    print('오른쪽으로.')
                elif '위' in text:
                    ser.write(b'w')
                    print('위로')
                elif '아래' in text:
                    ser.write(b's')
                    print('아래로')
                elif '올려'in text:
                    ser.write(b'd')
                    print('더 위로')
                elif '내려'in text:
                    ser.write(b'a')
                    print('더 아래로')
                elif '잡아' in text or '자' in text or '바' in text:
                    ser.write(b'e')
                    print('물건 잡아')
                elif '풀어'in text or '놔' in text:
                    ser.write(b'q')
                    print('물건 풀어')
            except sr.UnknownValueError: #UnknownValueError 예외 발생할 경우 메시지 출력
                print("다시 말씀하세요")

except KeyboardInterrupt:
    print('ctrl + c 중지 메세지 출력')
    print('프로그램을 종료합니다')

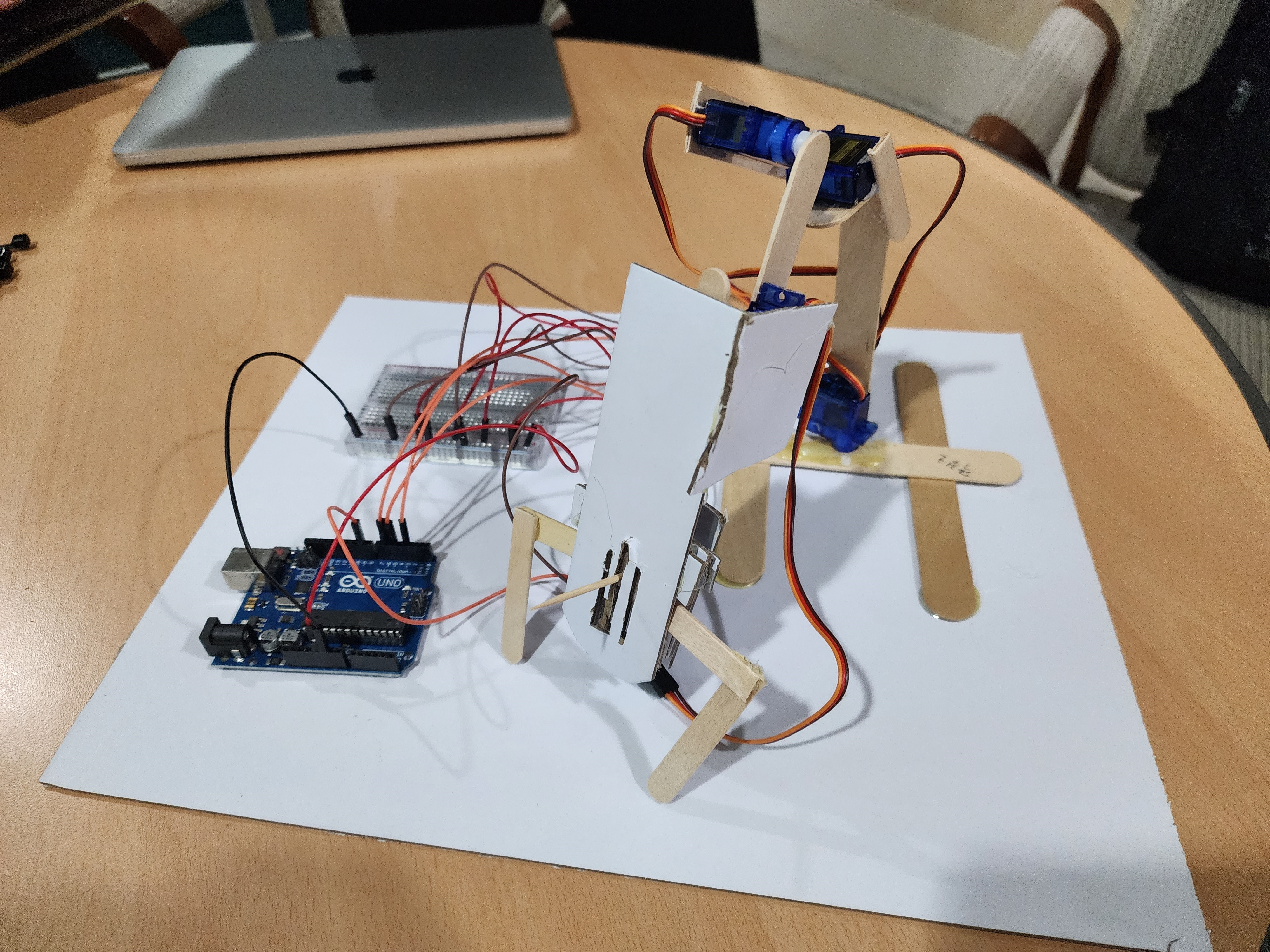

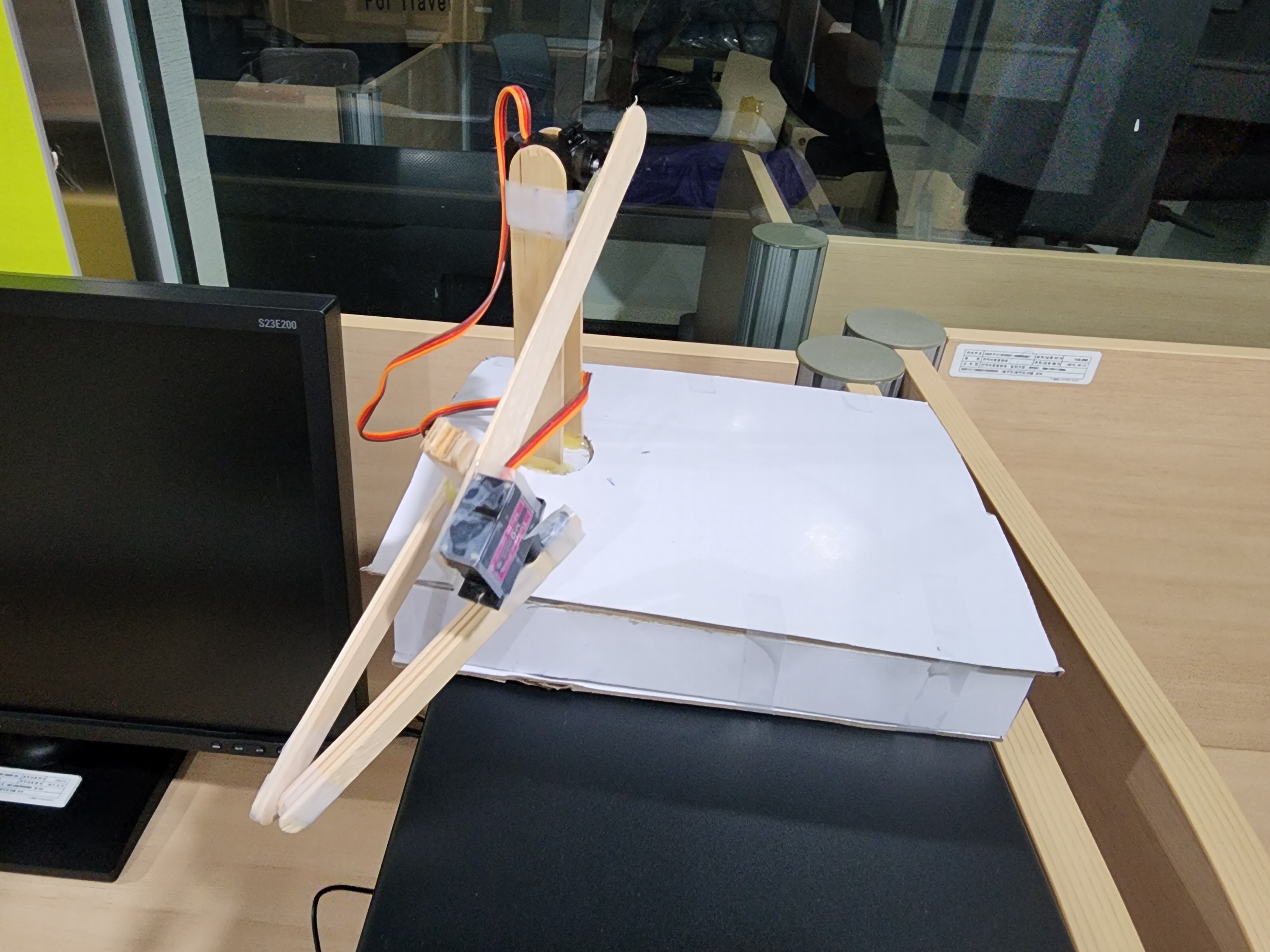

동작 예시

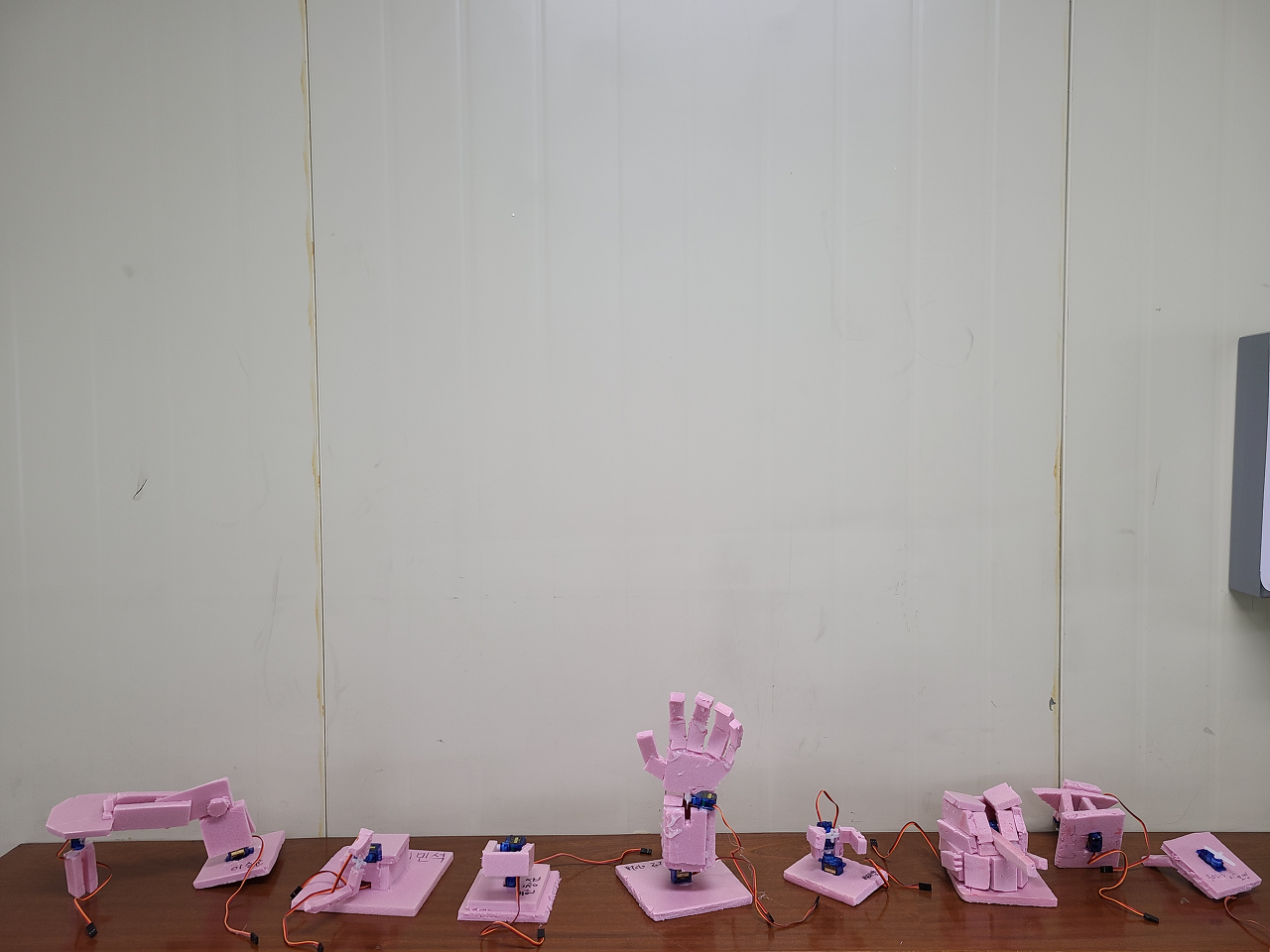

5단계. 결과 공유 및 피드백



과제 제출처 : 과제 제출 후 다른 팀 과제 코멘트 달기

230708 - 과학전시관 로봇팔 만들기 문서 공유(중등)
